アルミニウム製ルーバーパーゴラは大雨の際にどの程度防水性があるのでしょうか?また、その排水能力をどのようにテストする必要がありますか?

目次

• パーゴラの防水に関する簡単な答えは何ですか?
• 雨水はどのように屋根を通って移動するのでしょうか？
• 風による激しい雨が降ったときはどうなりますか?
• 排水能力はどのように評価すればよいですか?
• 工場の降雨テストはどのように実施すべきですか?
• 排水試験レポートには何を記載する必要がありますか?
• ヨーロッパのバイヤーは問い合わせに何を含めるべきですか?
• 設置は防水性能にどのような影響を与えますか?
• 排水システムはどのようにメンテナンスすべきですか?
• 購入者はどのようにして異なるサプライヤーを比較できますか?
• 購入者が注文する前に覚えておくべきことは何ですか?
• よくある質問

パーゴラの防水に関する簡単な答えは何ですか?

正しく設計され設置されたルーバー屋根は、閉じたブレードから雨水を集め、周囲の側溝に移し、柱の内側に隠されたチャネルを通じて排出する必要があります。システムが設計されテストされた条件下では、この配置により、覆われたエリアを垂直降雨から実質的に保護することができます。

この発言には 3 つの条件が必要です。

• 製品は承認された図面と指示に従って設置する必要があります。
• 排水システムは開いており、清潔で、適切に接続された状態を維持する必要があります。
• 降雨および風の条件は、宣言されたテスト条件または設計条件の範囲内に留まらなければなりません。

責任ある製造業者は、可動パーゴラの屋根を、密閉された恒久的な建物の屋根と同一であるかのように説明すべきではありません。回転ブレードには動作クリアランスが必要です。特に強風によって雨が屋根の下に水平に押し流された場合、開いた側面からも水が浸入する可能性があります。

したがって、有益な購入基準は、絶対的な防水性を無制限に約束するものではなく、制御された雨からの保護であるということです。 Vionta Metal は、すべてのバイヤーが製造前に許容可能なパフォーマンスを定義することを推奨します。定義には、試験片、水の投入量、試験期間、風の状態、許可された観察、および排水構成が含まれている必要があります。

何がそうさせるのかアルミルーバーパーゴラ雨を効果的に管理するには?

雨の性能は継続的な水路に依存します。そのパスに沿ったすべてのコンポーネントは、ボトルネックを作成することなくそのジョブを実行する必要があります。

閉じたルーバーはどのようにして水を集めるのですか?

ブレードが閉じると、重なり合ったエッジが直接雨に対する最初のバリアを形成します。正確なオーバーラップ、ブレードのプロファイル、エンドキャップの設計、シールの配置、および閉じ角度は、隣接するブレード間を通過する水の量に影響します。

また、モーターはブレードを一貫して閉じる必要があります。ドライブが停止に達するのが早すぎると、一部のセクションがわずかに開いたままになることがあります。リンケージの位置がずれていると、ルーフ全体でブレードが同じ角度で閉まらない場合があります。雨が長く続くと、小さな違いが顕著になることがあります。

外周側溝はどのようにして水を受け取るのでしょうか?

ブレードから出た水は通常、周囲の梁に組み込まれた雨樋に入ります。これらの側溝は、占有領域に溢れることなく流出水を受け入れるのに十分な有効な断面を持っていなければなりません。

目に見える梁の幅からは実際の排水能力はわかりません。内部補強材、ファスナー、ブラケット、モーター部品、装飾カバーにより、利用可能な水路が減少する可能性があります。購入者は、ビームの外形寸法に依存するのではなく、実際の流れ領域を示す断面図を要求する必要があります。

水はどのようにして柱を通って出るのでしょうか?

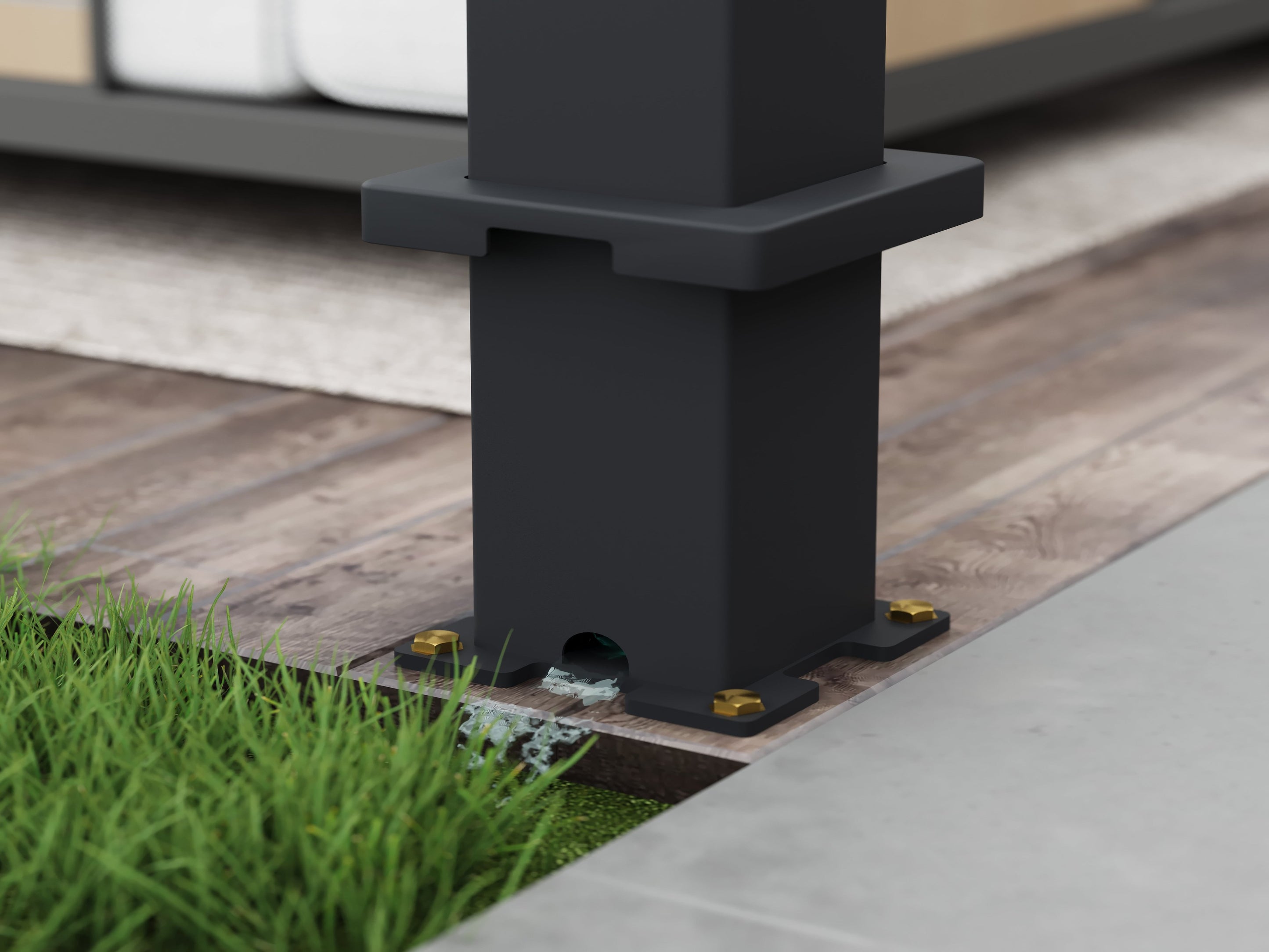

側溝は水を、選択された角の出口に導​​きます。次に、水は縦樋または柱の内部空洞を通って移動し、基部近くから出ます。

これらのコンセントの数と位置が重要です。アクティブなドレインが 1 つしかない大きな屋根では、1 つのチャネルに過剰な負荷がかかる可能性があります。マルチモジュール システムでは、いくつかの屋根セクションから 1 つの柱に水を収集することもできます。供給者は、どのカラムが水を排出し、各出口がどこで終わるかを示す必要があります。

風による激しい雨が降ったときはどうなりますか?

大雨が降ると、問題は単純な水の収集から流量の管理に変わります。水が側溝に到達するのが速くなり、水深が深くなり、接合部が濡れたままになる時間が長くなり、小さな制限がより重要になります。

一般的な失敗パターンは次のとおりです。

• 排水口から十分な速度で排水できないため、側溝の内側端から水があふれます。
• 基礎が不均一であったり、フレームが正しく組み立てられていなかったりすることで、低い隅に水が溜まる。
• ブレードのエンドキャップ、コーナーコネクタ、ネジ、またはシールされていない接合部の周囲からの漏れ。
• 複数の側溝から 1 つの制限された出口に排出される逆流。
• 内部の縦樋の位置がずれているため、柱の接合部から水が漏れます。
• 風が開いた側から雨を屋根の下に押し込みます。
• 落ち葉、昆虫、包装の破片、またはシーラントが排水口を塞いでいる。

風による雨は、垂直降雨とは分けて議論する必要があります。サイドスクリーンは側面から侵入する雨を軽減しますが、スクリーンは構造物に対する風の作用も変化させます。購入者は、フレーム、アンカー、基礎が変更された構成に適していることを確認することなく、スクリーンやガラス パネルを追加してはなりません。

アルミルーバーパーゴラの排水能力はどのように評価すればよいですか?

排水能力は、屋根面積、設計降雨強度、アクティブな排水口の数、内部水路寸法、パイプの制限、および予想されるメンテナンス条件から評価する必要があります。庭のホースからの水が映るビデオは、水がシステム内を移動できることを証明しています。屋根の最大耐荷重を定めるものではありません。

計算の前にどのような情報が必要ですか?

• 屋根の正確な長さと幅。
• 各排水ルートに接続されているモジュールの数。
• プロジェクトに指定された予想降雨強度。
• 内部部品を取り付けた後の雨樋の断面図。
• すべての出口と縦樋の直径または内部面積。
• 機能している排水柱の数。
• 水が出口に到達するまでに移動する水平距離。
• 各カラムの底部にある排出装置。
• ルート内のエルボ、レデューサー、コネクタ、または狭い開口部。

購入者は必要なフローをどのように理解できるでしょうか?

基本的な関係は単純です。屋根の集水域面積に選択した降雨強度を乗じて、流入水量を推定します。得られた値は、側溝および排水口の排水能力と比較されます。

この計算では、互換性のある単位とプロジェクト固有の降雨量情報を使用する必要があります。また、製造公差、表面汚染、不完全なレベリング、部分的な流量制限などの実際の条件に対する適切な許容値も含める必要があります。同じ国の中でも地域の状況が大きく異なる可能性があるため、当社の工場では、ヨーロッパのすべての国に対して共通の降雨量の数値を選択することはお勧めしません。

スペインとイタリアでは、一部の地域で激しい雨が降り、海岸に露出する可能性があります。ポーランドでは、雪、凍結条件、雪解け水に細心の注意が必要な場合があります。デンマークでは、風や腐食に対する細心の注意が必要となることがよくあります。フランスにはいくつかの異なる気候地域があります。これらの観察は疑問点を特定するのに役立ちますが、ローカル プロジェクト データに代わるものではありません。

最も小さな開口部が重要なポイントとなることが多いのはなぜですか?

幅の広い側溝でも、コーナーの狭い出口に水を通過させる必要がある場合、排水が不十分になる可能性があります。同様に、内部コネクタによって流路面積が減少する場合、カラムキャビティが大きくても容量は保証されません。

購入者はブレードから最終排出点までの完全なルートを追跡する必要があります。最も狭いセクション、最も急激な方向転換、または最も低いコーナーが、システム全体のパフォーマンスを制御する可能性があります。

工場の雨と排水のテストはどのように実施すべきですか?

有用なテストは再現可能でなければなりません。試験片、試験セットアップ、水投入量、期間、操作位置、観察結果、および結果を特定する必要があります。未確認のサンプルに水を注ぐことは、商業的注文の十分な証拠を提供しません。

試験片はどのように準備すればよいですか?

1. 短い分離されたブレード サンプルではなく、完全な製造を代表する構造を使用してください。
2. 全体の寸法、カラムの高さ、モジュール数、ブレードの方向、排水カラムの位置を記録します。
3. 通常のブラケット、シール、ファスナー、縦樋、コーナージョイントを使用して製品を取り付けます。
4. 構造物を水平な基礎の上に配置するか、設置予定の傾斜を文書化します。
5. テストする前にルーフを数回操作して、すべてのブレードが一貫して閉じていることを確認します。
6. コンセントを検査し、梱包材や製造時の破片がないことを確認します。

水はどのように与えるべきですか?

水は、制御され、測定可能な方法で屋根全体に分配される必要があります。別個のローカル共同テストが実行される場合を除き、セットアップでは、すべての水が 1 つの便利なエリアに集中することを避ける必要があります。

テスト記録には次のように記載する必要があります。

• 総水量または同等の降雨強度。
• 給水量の測定方法。
• 連続適用の期間。
• 水を受け取ったエリア。
• 水が垂直にかかったのか、斜めからかかったのか。
• 風が入っていたかどうか。
• ルーバー、網戸、雨樋、コンセントの状態。

風雨併用試験の場合は、対気速度、方向、測定位置、試験体からの距離も記録する必要があります。この情報がなければ、結果を別のテストと比較することはできません。

テスト中に観察すべきことは何ですか?

検査員はブレードの下に目に見える滴下以外にも目を向ける必要があります。側溝の水深、各柱を通る流れ、出口間の排出バランス、コーナー付近の漏れ、逆流の兆候を観察する必要があります。

実際の検査シーケンスには次のものが含まれます。

• 降雨の最初の数分間にブレードの接合部を確認してください。
• 側溝が充填されている間に、ビームの 4 つの角すべてを検査します。
• 指定されたすべての排水柱から排出されていることを確認します。
• ファスナーやモーターカバーの周りに水が溜まっていないか確認してください。
• 連続露光後に裏面を確認してください。
• 水を止めて、システムが排水するのにかかる時間を記録します。
• 合意された観察期間が経過した後にのみルーバーを開けてください。
• 内部チャネルに水が溜まっていたり、シールが緩んでいないかを検査します。

合格と不合格の基準はどのように定義されるべきですか?

テスト前に合格基準について合意する必要があります。彼らは、屋根からの漏れ、開いた側面からの吹き込み水、設計された出口からの制御された排出、ルーバーが開き始めたときに放出される残留水滴を区別することができます。

購入者は、カバーされた領域へのガターのオーバーフローがないこと、シールされた接合部からの継続的な漏れがないこと、カラム接続部からの制御されない放出がないこと、およびテスト後の通常の動作を合理的に要求する可能性があります。正確な基準は、製品の使用目的および契約文書と一致している必要があります。

ヴィオンタ・メタl では、障害を調査するのに十分な期間テスト セットアップを利用できるようにしておくことをお勧めします。オーバーフローが発生した場合、工場はその原因が容量不足なのか、組み立てミスなのか、フレームの不均一なのか、それともルートの閉塞なのかを特定する必要があります。原因を修正せずに同じデモンストレーションを繰り返しても、ほとんど価値がありません。

信頼できる排水試験レポートには何を記載する必要がありますか?

有用なレポートを使用すると、販売言語に頼らずに他の人がテストされた内容を理解できるようになります。テストされたサンプルと見積書で提供された製品を結び付ける必要があります。

購入した構造がテストされた標本よりも大きい場合、サプライヤーは結果がどのようにより大きなサイズに拡張されるかを説明する必要があります。小さなサンプルは、より長い流路とより集中した排水を備えた大規模なマルチベイ設備を自動的に表すものではありません。

ヨーロッパのバイヤーはパーゴラの問い合わせに何を含めるべきですか?

明確な問い合わせにより、より正確な見積もりが作成され、設置後の意見の相違を防ぐことができます。私たちの経験では、排水の問題の多くは、工場が全体の寸法と色だけを受け取ったために始まります。

スペイン、イタリア、ポーランド、デンマーク、フランス、またはその他のヨーロッパ市場のプロジェクトの場合は、次の情報を提供してください。

• 設置場所の住所または最寄りの都市を入力してください。
• 住宅、レストラン、ホテル、商業、または公共プロジェクトでの使用。
• 自立型または壁掛け型の構成。
• 全長、全幅、仕上がり高さ。
• 単一モジュールまたは接続された複数モジュールのレイアウト。
• 必要な排水方向と許容される排出口の位置。
• 地面、バルコニー、屋上、テラス、または庭への設置。
• サイドスクリーン、ガラスパネル、ヒーター、照明、その他の付属品が予想されます。
• プロジェクト エンジニアから提供される、局所的な降雨、風、雪の設計情報。
• 必要なテスト証拠と合格基準。
• メンテナンスアクセス制限。
• 最終的な排水のための現地の配管要件。

ヴィオンタ・メタl がこの情報を受け取ると、当社の工場は注文が確定する前に水のルートを検討することができます。これは、構造物が現場に到着した後にコンセントの競合を解決しようとするよりも信頼性が高くなります。

設置はアルミルーバーパーゴラの防水性能にどのような影響を与えますか?

工場でのテストでは、現場での不適切な設置を補うことはできません。水平試験プラットフォーム上で正しく機能する構造でも、1 つの基礎点が他の基礎点よりも高い場合、または組み立て中に縦樋が押しつぶされた場合に漏れが発生する可能性があります。

漏れを引き起こす一般的な設置エラーは何ですか?

• 柱が垂直でないか、基礎レベルが一致していません。
• 締結時にビームの角がずれる。
• 指定されたシールが省略されているか、短すぎるか、または間違った位置に取り付けられています。
• 排水管が梁出口と位置が合っていません。
• 過剰なシーラントはチャネルを部分的にブロックします。
• 電気ケーブルが内部縦樋を妨げます。
• 下部の排出口は舗装、デッキ、または造園で覆われています。
• 壁の接続が適切な建物防水なしで固定されている。
• 設置者は側溝や隠蔽水路に追加の穴を開けます。

完了したインストールはどのように確認すればよいですか?

設置者は、フレームの寸法、対角線、カラムのレベル、ブレードの動作、シールの位置、出口のクリアランス、および最終的な排出を確認する必要があります。内部カバーにより排水経路の検査が困難になる前に、管理された場所の水質検査を完了する必要があります。

壁に取り付けられたシステムの場合、建物とのインターフェースには特に注意が必要です。パーゴラの供給業者は接続プロファイルを提供できますが、設置業者は引き続き既存の壁、ファサード システム、断熱材、水切り、および防水膜を評価する責任を負います。

所有者は排水システムをどのようにメンテナンスする必要がありますか?

適切に設計されたシステムであっても、定期的なクリーニングが必要です。落ち葉や浮遊ゴミが側溝に集まり、乾燥した時期には虫が排水口に侵入する可能性があります。海岸の堆積物や都市汚染もブレードやシールに蓄積する可能性があります。

賢明なメンテナンス計画には次のものが含まれます。

• ブレードやアクセス可能な側溝から落ち葉や破片を取り除きます。
• すべての出口で流れが制限されていないことを確認してください。
• 排水溝をきれいな水で洗い流してください。
• シールのずれ、損傷、または柔軟性の喪失を検査します。
• 角の接合部と目に見える留め具を確認してください。
• 底部の排出口に土、舗装材、植物が付着しないようにしてください。
• 悪天候の後はシステムを点検してください。
• モーターとコーティングのメンテナンス手順に従ってください。

掃除の頻度は環境によって異なります。木々の下にある屋根は、オープンテラスよりも頻繁に注意を払う必要があるかもしれません。メンテナンス記録は、漏水の原因が製品の欠陥によるものなのか、排水経路の詰まりによるものなのかを示すため、商業施設に役立ちます。

ヨーロッパのバイヤーはパーゴラの排水に関する主張をどのように比較できますか?

すべてのサプライヤーに同じ質問をし、同等の条件で証拠を比較してください。大雨に耐えるなどの主張は、供給者が試験片のサイズと試験条件を明記しない限り、ほとんど意味がありません。

ヴィオンタ・メタl は、大量生産の代金を支払う前に、図面と排水位置を承認するよう購入者にアドバイスしています。これは、複数のサイズを含むコンテナの注文の場合に特に重要です。屋根の面積やモジュールの配置によって、出口に異なる需要が生じる可能性があるためです。

購入者が注文する前に覚えておくべきことは何ですか?

雨からの保護は、1 つのブレード シールや 1 つのプロモーション テストではなく、完全な水路に依存します。屋根は水を集め、側溝が水を運び、排水口が水を排出し、設置されたフレームが意図したレベルと位置を維持する必要があります。

注文する前に、プロジェクトの場所、屋根のサイズ、降雨量の設計条件、モジュールのレイアウト、アクティブなコンセント、テスト方法、合格基準、設置責任、およびメンテナンスへのアクセスを確認してください。購入するモデルに一致する図面と記録をリクエストしてください。

ヴィオンタ・メタl は、見積承認前にプロジェクトの寸法、排水方向、設置タイプ、要求されたテスト要件を確認できます。プロジェクトの場所、レイアウト、屋根の寸法、付属品リスト、現地の設計条件を当社チームに送信してください。当社の工場はその情報を使用して、より明確な技術提案を作成し、生産前に解決すべき質問を特定します。

よくある質問

アルミ製ルーバーパーゴラは大雨の際の防水性はどの程度あるのでしょうか？

ブレードが完全に閉じ、フレームが正しく設置され、排水経路に障害がない場合、宣言されたテスト条件下で屋根が雨を集めて排出するはずです。風による雨、異常な降雨、コンセントの詰まり、または不適切な設置が発生すると、性能が変化する可能性があります。購入者は、試験片のサイズ、投入水量、期間、排水構成、および合格基準を記載した試験報告書を要求する必要があります。

スペインまたはイタリアのパーゴラ購入者はどのような排水テストを要求する必要がありますか?

テストでは、完全な生産代表ユニットと、プロジェクト要件に関連する測定された水投入量を使用する必要があります。連続試験時間、アクティブなコンセント、側溝の動作、接合部の漏れ、各カラムからの排出、および試験後の状態を記録する必要があります。海岸プロジェクトでは、腐食防止、シールのメンテナンス、可動部や排水部への塩の堆積の影響も考慮する必要があります。

ポーランドの購入者は、雨、雪、雪解け水の排水をどのように評価すべきですか?

雨水の収容力と構造的な耐雪性は個別に評価する必要があります。現地のエンジニアは、該当する雪と気象条件を定義する必要があります。購入者はまた、降雪時に屋根がどのように操作されるか、積もった雪を取り除く必要があるかどうか、凍結がコンセントにどのような影響を与えるか、溶けた水が梁や柱の中に閉じ込められることなく排水できるかどうかについても尋ねる必要があります。

デンマークとフランスでパーゴラの排水要件が異なるのはなぜですか?

プロジェクトの曝露は、場所、地形、建物の高さ、海岸の影響、局所的な降雨量、設置構成によって異なります。国と地域の要件も異なる場合があります。 1 つの標準サイズのテスト結果から、すべての現場への適合性を自動的に確認することはできません。購入者は、プロジェクト固有の環境情報を提供し、資格のある地元の専門家に構造要件と建築要件をチェックしてもらう必要があります。

ヨーロッパの販売代理店はコンテナ注文前にどのような書類を要求する必要がありますか?

承認された組立図、屋根とコンセントのレイアウト、関連する材料の記録、コーティング情報、モーターの文書、梱包の詳細、設置手順、メンテナンス ガイダンス、提供されたモデルに関連する降雨試験の記録を要求します。購入仕様書では、検査サンプリング、許容される漏れ、部品の欠品の請求、スペアパーツ、保証の範囲、現場の排水接続に対する責任も定義する必要があります。
