ケーブル手すりの間隔規定と安全基準に関する究極のガイド

最新の手すりソリューションに関する決定的な業界リソースへようこそ。建築ハードウェア分野で 20 年の経験を持つベテランとして、私はデザイン トレンドの移り変わりを見てきましたが、きれいなラインと遮るもののない眺めに対する需要は変わりません。ただし、最も美しい手すりであっても、現地および国際的な建築基準法が要求する厳格な安全基準を満たしていなければ、失敗となります。でヴィオンタメタル、私たちの使命は、ハイエンドの美学と妥協のない構造的完全性を融合させることです。このガイドでは、ケーブル レールの間隔の技術仕様を詳しく説明し、4 インチの球体ルール、張力要件、および間隔後のロジックの複雑さをナビゲートして、プロジェクトが素晴らしく準拠していることを確認できるように支援します。

目次

• 従う必要がある重要なケーブル レール間隔規定は何ですか?
• 当社の工場仕様は、最大限の安全性と耐久性をどのように確保しているのでしょうか?
• 検査を成功させるためにケーブルの張力とたわみが重要なのはなぜですか?
• 住宅用および商業用の基準を満たすケーブル レールを設置するにはどうすればよいでしょうか?
• コードと安全性に関するよくある質問

従う必要がある重要なケーブル レール間隔規定は何ですか?

議論するときケーブル手すり安全のために、会話は国際住宅法 (IRC) と国際建築法 (IBC) で始まり、終わります。これらの規制は、特に小さなお子様が巻き込まれる事故を防止することを目的としています。でヴィオンタメタル、当社のエンジニアリング チームは、製造するすべてのコンポーネントでこれらのコードを優先します。主な目的は、水平または垂直の充填材が危険を生じないように十分に安全であることを確認することです。

普遍的な 4 インチ球則

業界で最もよく引用される規制は、4 インチ球体ルールです。このコードでは、充填要素 (この場合はケーブル) 間の間隔が、直径 4 インチの球体がどの点でも通過できないほど十分に狭くなければならないと規定しています。これは幼児の頭の平均サイズに基づいています。簡単そうに聞こえますが、フレキシブル ケーブルでこれを実現するには、4 インチ以上の間隔が必要です。当社の工場では、「ケーブルのたわみ」を考慮して、ケーブル間の間隔を 3 インチとすることを推奨しています。ケーブルの間隔を正確に 4 インチにすると、ワイヤーの自然な柔軟性により、圧力がかかると 4 インチの球体が押し出され、検査が不合格になる可能性があります。

ラダー効果に関する議論

歴史的に、一部の管轄区域では水平方向の制限があったケーブルガードレール「はしご効果」により、子供たちが水平のワイヤーに登ることを恐れてシステムを設置しませんでした。ただし、IRC の最新の更新を含むほとんどの最新の規定では、住宅建築に対するこの制限が削除されています。私たちのヴィオンタメタル地方の改正は場合によっては国の条例よりも厳格である場合があるため、専門家は常に管轄権を有する地方自治体（AHJ）に確認することをお勧めします。当社の製品は最高の安全基準を満たすように設計されており、どこにいても安心を提供します。

高さの要件と構造荷重

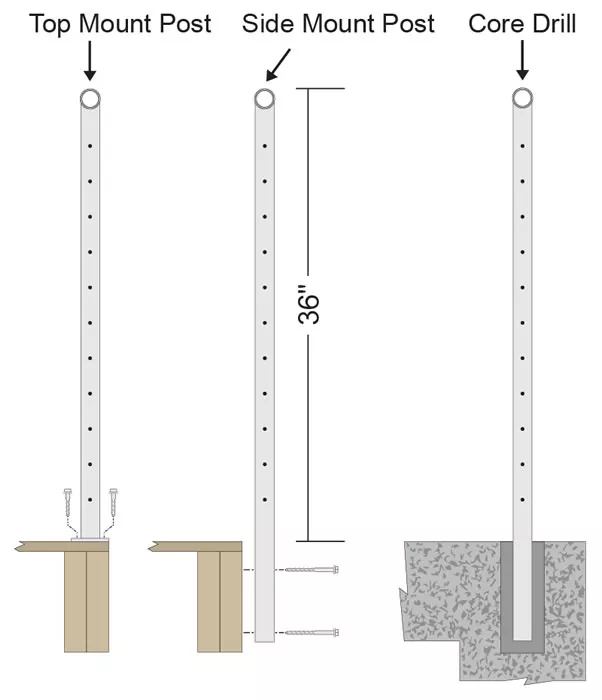

手すりの高さは間隔と同じくらい重要です。ほとんどの住宅用途では、上部レールの高さは少なくとも 36 インチでなければなりません。商業用途では、多くの場合、これは 42 インチまで増加します。さらに、手すりは、レールの上部にあらゆる方向に加えられる 200 ポンドの集中荷重に耐えることができなければなりません。当社のポストと取り付け金具は、変形することなくこれらの大きな力に耐えられるように設計されていることを保証します。

当社の工場仕様は、最大限の安全性と耐久性をどのように確保しているのでしょうか?

でヴィオンタメタル、私たちはコンポーネントを販売するだけではありません。エンジニアリングされたシステムを提供します。当社の工場では、すべての製品にグレード 316 ステンレス鋼を使用しています。ケーブル手すり製品は、構造基準への準拠を維持しながら、最も過酷な環境に耐えることを保証します。プロジェクトの計画を支援するために、世界的な安全基準に適合する当社の標準製品パラメータの概要を説明します。

主な製品仕様

当社の品質への取り組みは、適切な用途に適切な材料を使用することを意味します。以下は、当社の工場がどのように建設に取り組んでいるかの内訳です。ケーブルガードレールコンポーネント。

当社の 1x19 ストランド構造を選択する理由

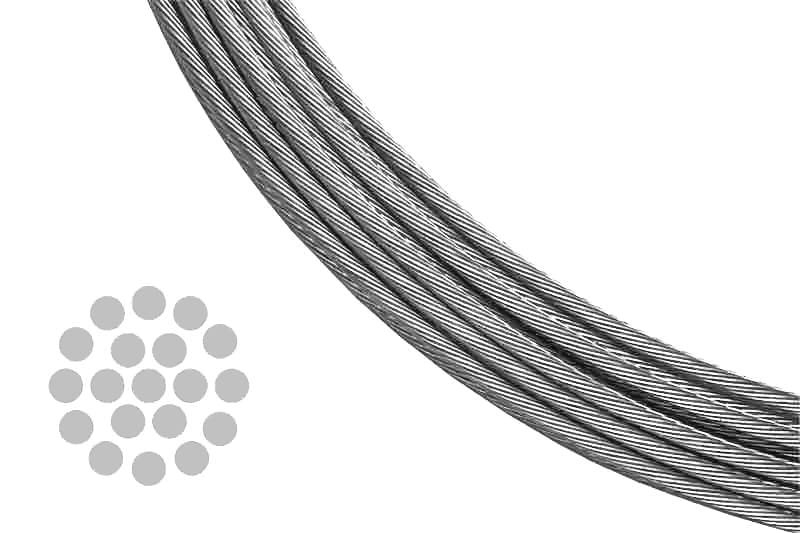

使用するケーブルの種類は、安全性に大きく影響します。当社の工場は1x19ストランドステンレスケーブルを専門としています。より柔軟で伸びやすい 7x7 ケーブルや 7x19 ケーブル (主にプーリーに使用される) とは異なり、1x19 は硬く、手触りが滑らかで、伸びが非常に低いです。この剛性は、「間隔コード」を長年にわたって維持するために不可欠です。 1x19 を使用する場合ケーブル手すり、つまり、張りを維持し、寿命全体にわたってメンテナンスの必要性が大幅に少ない製品を選択することになります。

ポストデザインと構造的完全性

コードの間隔を決めるのはワイヤーだけではありません。それはそれらを保持するポストに関するものです。ポストの間隔が広すぎると、ケーブルがたるんでしまいます。ポストの強度が十分でない場合、ケーブルの張力によってポストが内側に引っ張られてしまいます。お客様には、構造柱間のスパンが 4 フィートを超えないことをお勧めします。私たちの中でヴィオンタメタル設計キットでは、より薄く、完全な構造ポストのバルクを持たずにケーブル間隔を維持することのみを目的として設計された中間「ピケット」ポストを提供しています。これにより、4 インチの球体が通過できないようにしながら、「開いたビュー」が維持されます。

検査を成功させるためにケーブルの張力とたわみが重要なのはなぜですか?

建築検査における最大の障害の 1 つは、ケーブルのたわみです。たわみとは、ケーブルに力が加えられたときにケーブルが動く量です。ケーブルの間隔が 3 インチであっても、ケーブルが緩んでいると、検査官が簡単にケーブルを引き離して 4 インチの制限を超えてしまう可能性があります。当社の工場では、お客様に最高の結果を提供するために、さまざまな張力レベルをテストしました。

張力要件を理解する

厳格な検査に合格するには、通常、各ケーブルに 200 ～ 400 ポンドの張力を加える必要があります。これにより、エンドポストに累積的な力が生じ、その力は計り知れないものになる可能性があります。たとえば、ケーブル 1 本あたり 300 ポンドの張力で 10 本のケーブルを配線すると、エンド ポストに 3,000 ポンドの引っ張り力がかかります。これが理由ですヴィオンタメタル強力なトップレールと頑丈なエンドポストの使用を強調しています。圧縮部材として機能する適切なトップ レールがないと、エンド ポストが最終的に内側に傾いて、ケーブルがたるみ、間隔規定を満たさなくなります。

たわみに影響を与える主な要因

• ポスト間隔:ポストの間隔が離れるほど、押されたときにケーブルがたわみやすくなります。支柱の高さを 3 ～ 4 フィートに保つことが業界のゴールドスタンダードです。
• ケーブル直径:3/16 インチのケーブルは、同じ張力をかけた場合でも 1/8 インチのケーブルよりも自然にたわみが少なくなります。
• ケーブルの数:標準的な 36 インチの住宅用手すりでは、床と最初のケーブルの間、およびケーブル自体の間の隙間がコード制限を決して超えないようにするために、通常 10 ～ 11 本のケーブルが必要です。
• 張力シーケンス:ポスト全体に荷重を均等に分散するために、中央のケーブルから外側に向かって上部と下部に張力を掛けることを常にお勧めします。

トップレールの役割

多くの住宅所有者は、見た目を「すっきり」させるために上部レールを省略できないかと尋ねます。コードの観点から見ると、これを達成するのは非常に困難です。上部レールは、ケーブルの内側への引っ張りに抵抗する構造コンポーネントです。でヴィオンタメタル、当社は、当社のケーブルガードレールシステム全体の剛性を確保し、ケーブル間隔を永続的に保ちます。

住宅用および商業用の基準を満たすケーブル レールを設置するにはどうすればよいでしょうか?

インスタレーションでは、「コード」の理論と構築の現実が出会います。 DIY 愛好家であっても、専門の請負業者であっても、安全のためには標準化されたプロセスに従うことが不可欠です。私たちのチームは、インストール ワークフローを改良して、ケーブル手すりシステムは毎回正しくインストールされます。

段階的なコンプライアンス チェックリスト

• レイアウト計画:ポストの穴に正確にマークを付けます。床から最初のケーブル穴までの距離が 3 インチ以下であることを確認してください。
• 穴あけ精度:ドリルガイドを使用して、穴が完全に水平であることを確認します。穴の位置がずれていると摩擦が生じ、ケーブルに適切な張力をかけることが難しくなります。
• エンドポストの取り付け:エンドポストをしっかりとボルトで固定します。これらはシステムのアンカーであり、前述の引張荷重に耐えることができる必要があります。
• ケーブルの配線:私たちのスレッドヴィオンタメタル1x19 ケーブルを中間ポストに通します。木の支柱を通過する場合は、ケーブルが木に食い込むのを防ぐために保護スリーブを使用してください。
• テンション:張力計を使用して、各実行が必要な仕様を満たしていることを確認します。これは、システムが安全であることを検査官に証明する最良の方法です。
• 最終トリム:張力を加えたら、余分なケーブルをトリミングし、エンドキャップを取り付けて、引っ掛かりのない本格的な仕上げを実現します。

商業用と住宅用の考慮事項

プロジェクトが公共スペースまたは集合住宅の場合、IBC 標準が適用されます。これらは多くの場合、住宅法よりも厳しいものです。たとえば、4 インチの球体ルールは残りますが、手すりの荷重要件はより高くなる可能性があり、手すりが階段にある場合は「掴みやすさ」に関する特定の要件があります。当社の工場は、こうした交通量の多い商業環境向けに特別に設計された頑丈なコンポーネントを生産しており、ケーブルガードレールソリューションは美しいだけでなく耐久性も備えています。

コードと安全性に関するよくある質問

ケーブル手すりは小さなお子様やペットのいるご家庭でも安全ですか?

はい、適切な張力で 4 インチの球体コードに取り付けた場合、ケーブル レールは大きな隙間がなく、しっかりした足場がないために子供が登るのが難しいため、非常に安全です。

コード内に収まるようにケーブルを張り直す必要がある頻度はどれくらいですか?

当社の高品質 1x19 ステンレス スチール ケーブルを使用すると、張力をチェックする必要があるのは年に 1 回だけですが、通常、設置後の最初の「安定」期間の後は、調整はほとんど必要ありません。

2 本の手すりポスト間に許容される最大距離はどれくらいですか?

ケーブルが 4 インチの制限を超えてたわまないようにするために、構造柱間の最大距離を 4 フィートとするか、3 フィートごとに間隔ピケットを使用することをお勧めします。

商用プロジェクトに 1/8 インチ ケーブルを使用できますか?

多くの場合、住宅用には 1/8 インチで十分ですが、公共の使用条件下では破断強度が高く、たわみ率が低いため、多くの商用検査官は 3/16 インチ ケーブルを好みます。

コードに準拠するには、ケーブル レールの下部レールが必要ですか?

底部ケーブルがデッキ表面に十分近く (通常は 3 インチ以内)、4 インチの球体がその下を通過できない限り、底部レールは国際規格によって厳密に要求されているわけではありません。

結論: Vionta Metal による未来への構築

遵守するケーブル手すりスペースコードは検査に合格するだけではありません。それはその空間を使用する人々を守ることです。ポストの間隔、ケーブルの張力、および 4 インチの球体ルールの関係を理解することで、望むモダンな美学を犠牲にすることなく安全な環境を構築できます。でヴィオンタメタル、当社の工場は最高品質の生産に専念しています。ケーブルガードレール自信を持って構築できるコンポーネント。船舶グレードのステンレス鋼から精密に設計されたテンショナーに至るまで、当社のシステムのあらゆる部分は、現代の建築基準の厳しい要求を満たすように設計されています。

安全でスタイリッシュな、規制に準拠した手すりシステムであなたの敷地を向上させる準備はできていますか?接触カスタム見積もりや技術相談については、今すぐ当社の専門家チームにお問い合わせください。させてヴィオンタメタルあなたのビジョンを、時の試練に耐えられる現実に変えるのに役立ちます。今すぐ当社の全製品を調べて、当社の専門知識がどのように次のプロジェクトを効率化できるかを確認してください。
