ケーブル手すりとケーブル手すり: 違いを理解する

この 2 つの用語は関連していますが、異なる機能とコード要件を持つ異なる製品を表します。

階段のケーブル手すりを指定する場合、ほとんどの住宅法規および商業法規では、上部レールの掴みやすさ要件について交渉の余地はありません。 Vionta Metal は、このコンプライアンス要件を出発点として手すりアセンブリを設計します。

ケーブル手すりとは何ですか?

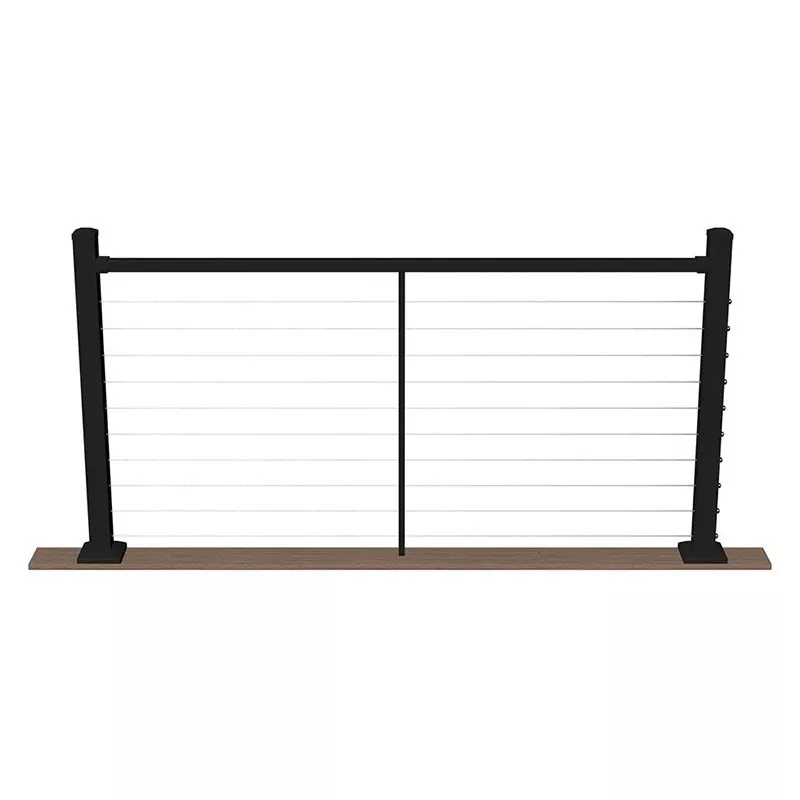

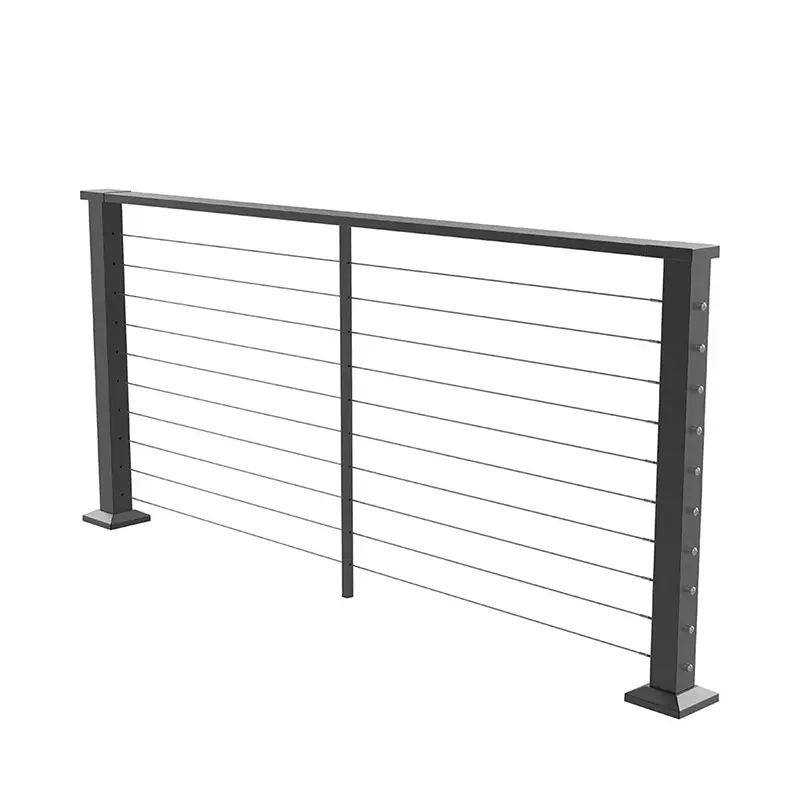

ケーブル手すりは、水平のステンレス鋼ケーブルが構造柱の間の充填物を提供し、その上を連続的に掴むことができる上部レールを備えた手すりアセンブリです。ケーブル インフィルは従来の固体手すり子やパネルに代わるもので、規格に準拠したガードや手すりシステムの構造上の安全要件を満たしながら、視線を維持します。

トップレールが決定的な要素です。適切な高さで連続的であり、ユーザーが階段やスロープを通過するときに接触を維持できるように、掴みやすい断面を提供する必要があります。 Vionta Metal は、丸いステンレス鋼管 (最も一般的な仕様) と木材でキャップされたチャネル (より暖かいグリップ表面が必要な用途向け) のトップ レールを供給します。

材質のオプション

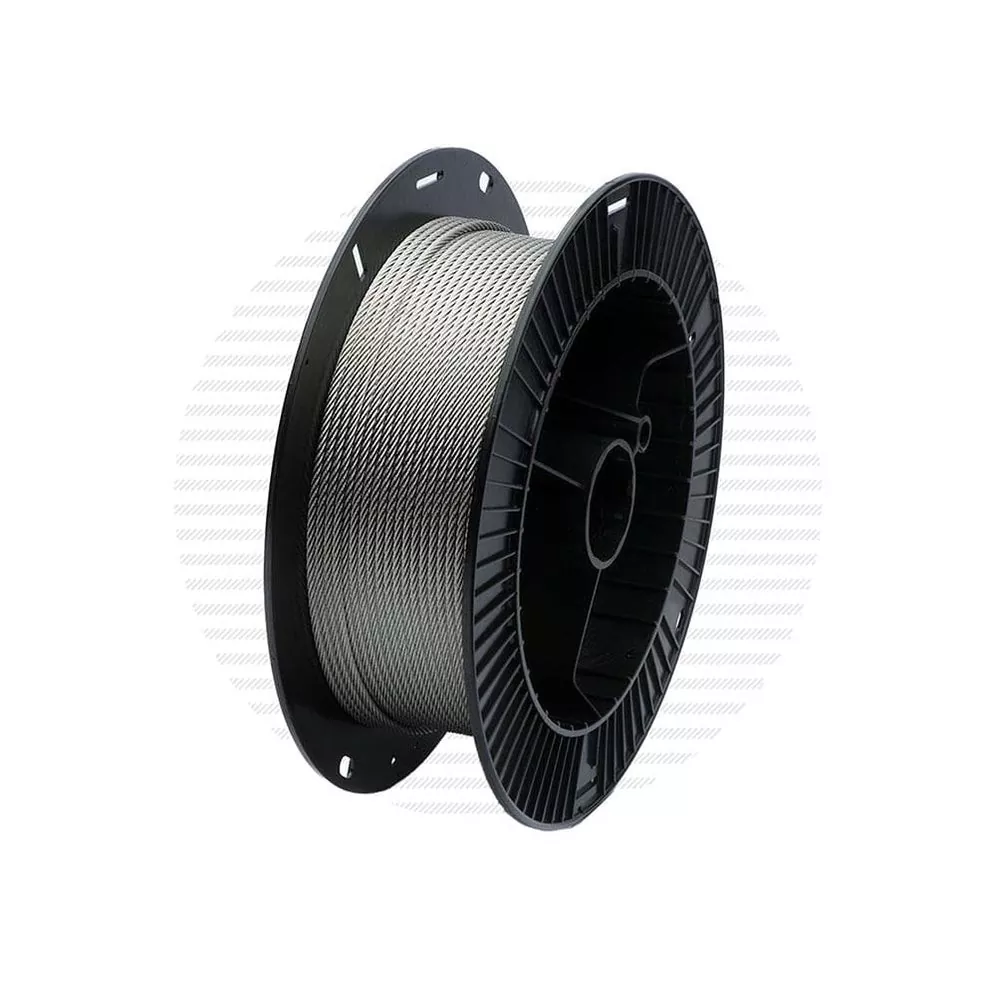

すべてのケーブル、ポスト、フィッティングは 304 または 316 ステンレス鋼で提供されます。適切なグレードは設置環境によって異なります。

異種金属間の電気腐食を避けるために、ケーブル、ポスト、フィッティング、およびトップ レール チューブ全体に同じグレードを指定してください。

技術仕様

規範への準拠参照

ケーブル手すりシステムは、複数の規制枠組みにわたるプロジェクトで使用されています。以下は特に手すりの要件に適用されます (ガード/手すりの規定ではありません)。

ヴィオンタメタルの標準丸型チューブ トップ レール (Ø 42.4 mm) は、IRC、IBC、AS 1428.1、および NBC 要件の把握可能な範囲内にあります。コンプライアンスの提出をサポートするために、製品の寸法データと材料証明書をご要望に応じて入手できます。

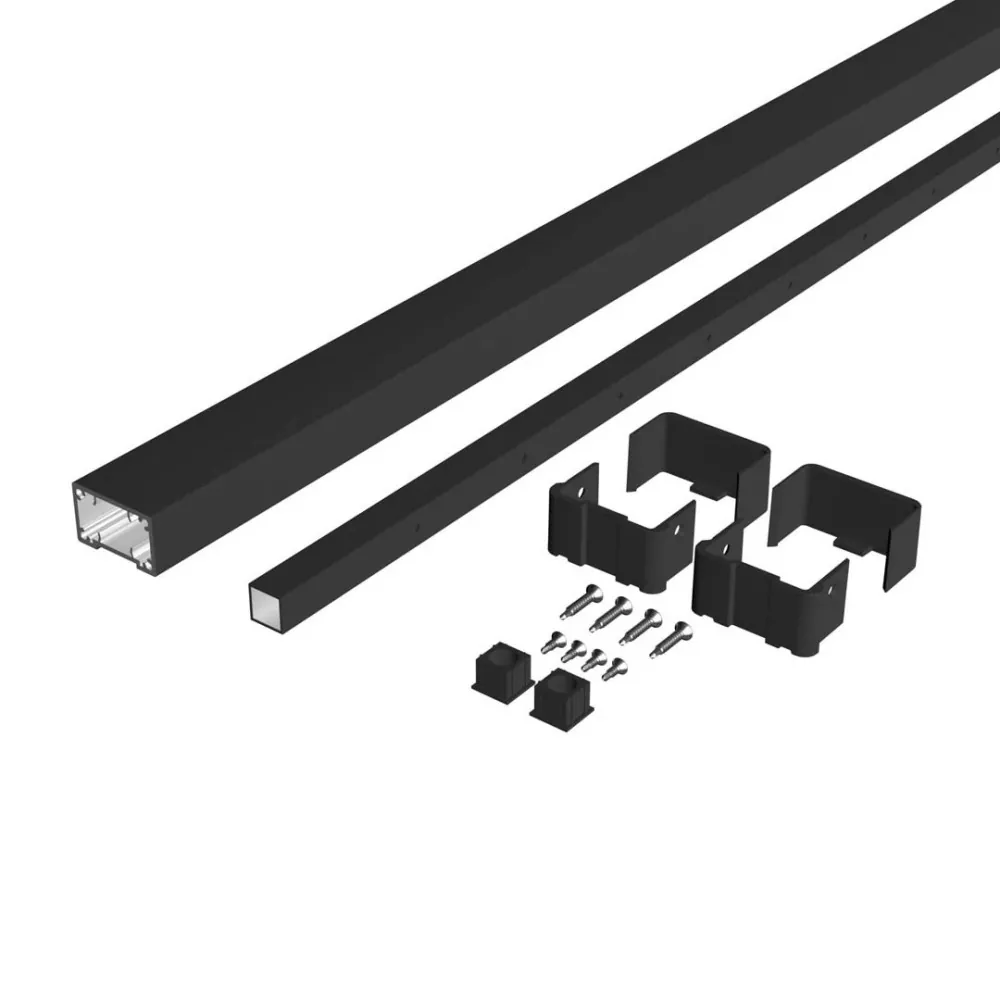

システムコンポーネント

アプリケーションシナリオ

ケーブル ハンドレール システムは、オープン ケーブル インフィルと並行して規格に準拠した掴み可能なハンドレールが必要な場合に指定されます。一般的なアプリケーションには次のものがあります。

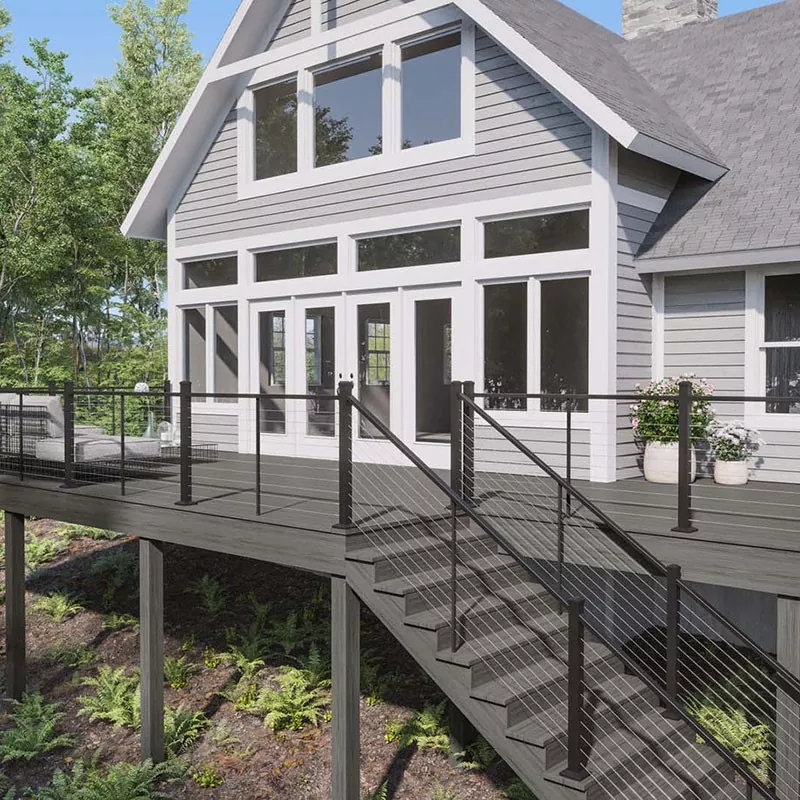

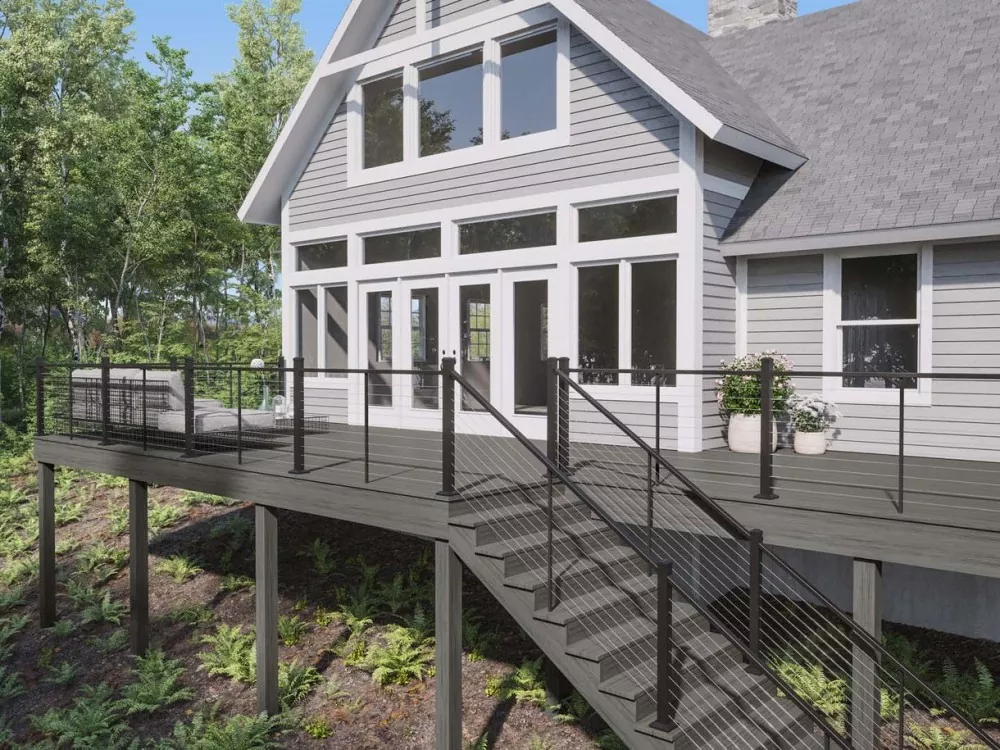

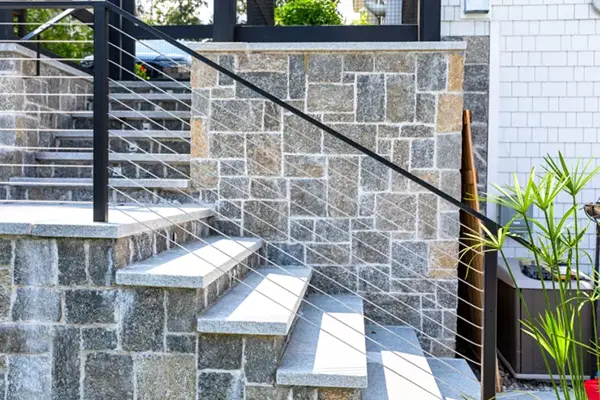

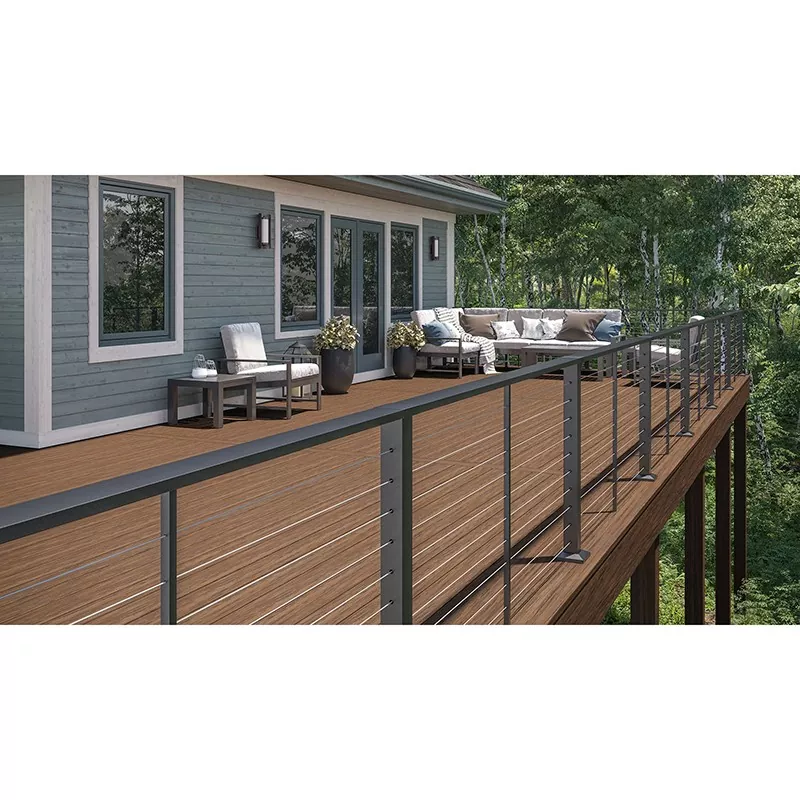

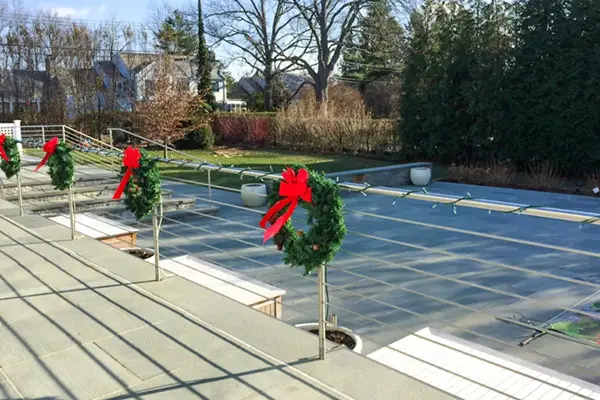

住宅の屋内階段およびロフトの階段 — 屋外の木材デッキ階段 — コンクリートおよびスチールの商業用階段芯 — ホテルおよびホスピタリティの階段の手すり — 公共の階段およびスロープ手すりシステム — 中二階およびギャラリーの階段接続部 — エスカレーターおよび動く歩道の手すり

カスタマイズオプション

ヴィオンタメタルは、プロジェクト固有の要件に合わせてケーブル手すりシステムを製造します。次のパラメータはすべて注文段階で指定できます。

OEM およびプライベート ラベル プログラムは、輸入業者および建築製品の販売業者が利用できます。個別の見積もりについては、プロジェクトの図面または仕様を添えて、riley@viontametal.com までお問い合わせください。

インストールの概要

階段へのケーブル手すりの取り付けは、フラット デッキ システムと同じ手順に従いますが、階段のすくい角と上部レールの連続走行についてもさらに考慮します。

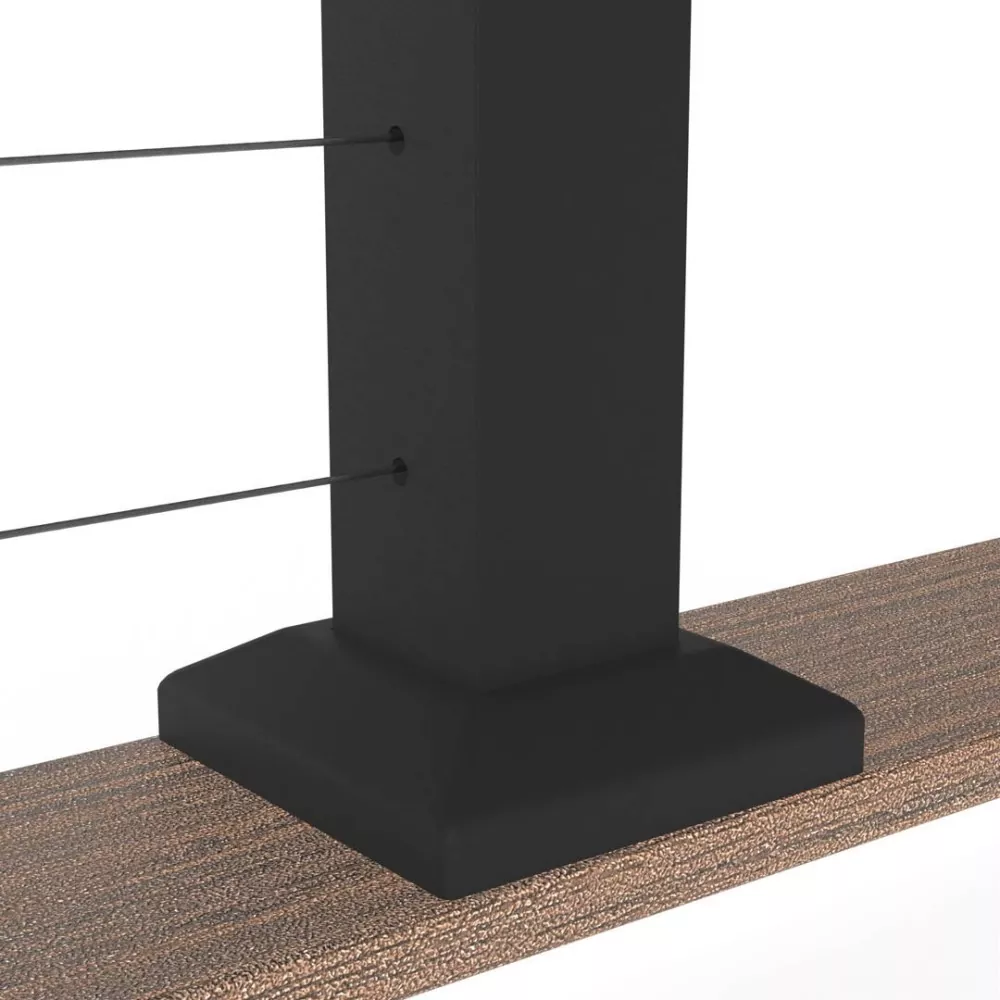

1. 柱ベース プレートを階段の側桁または下地の指定された中心に固定します。階段用途の場合、柱は通常、すくい面に対して直角ではなく、鉛直方向に設置されます。

2. ポストを垂直に設置し、ベースプレートを固定します。ポストの上から下までストリングのラインが揃っていることを確認します。

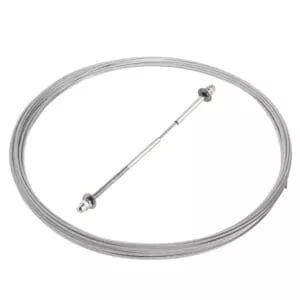

3. 送りケーブルはポストと中間ガイドを通過します。傾斜のある階段の場合、上部と下部の柱にケーブル アングル フィッティングが使用されます。

4. Vionta の張力仕様書に従って、ケーブル経路に張力を加えます。目標張力はケーブル径とポストスパンによって異なります。

5. 上部レールを固定します - 上部の踊り場から下部のニューエルまで連続します。壁ブラケットは、必要に応じてレールを石材または木材に固定します。

6. ケーブルの間隔、ポストの鉛直、およびすべての留め具のトルクを確認します。 30日後に張り直します。

ヴィオンタメタルは、すべての注文に PDF の設置ガイド、階段固有の張力仕様シート、および取り付けトルク値を提供します。複雑な階段構成の場合は、ご要望に応じて当社の技術チームが施工図を提供いたします。

品質管理

工場およびOEMサービス

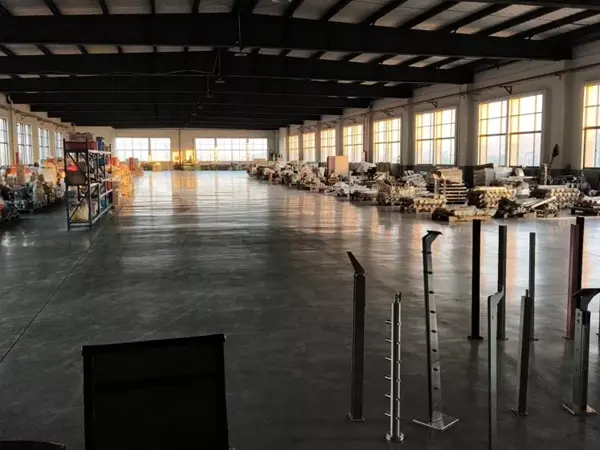

ヴィオンタメタル寧波慈渓市に自社の製造施設を運営しています。押出、切断、溶接、研磨、ケーブル組立、出荷前検査まで社内で対応します。 OEM およびプライベート ラベル プログラムが利用可能です。お客様の仕様に合わせてケーブル手すりシステムを製造し、ブランド マーキングを適用し、ラベル要件に合わせて梱包することができます。

当社は、英国、ドイツ、オランダ、オーストラリア、カナダ、米国にケーブル手すりシステムを供給しています。材料試験証明書と第三者検査のサポートは、それが必要なプロジェクトで利用できます。

よくある質問

ケーブル手すりとケーブル手すりの違いは何ですか?
ケーブル手すりには、主な機能要素としてつかみやすい上部レールが含まれています。これは、コードが連続手すりを必要とする階段用途に適した仕様です。ケーブル手すりとは、完全なガード システム (支柱とケーブル充填物) を指し、掴みやすい上部レールが含まれていない場合があります。階段の場合はケーブル手すりを指定します。デッキとバルコニーの周囲には、ケーブル手すりを指定してください。

どのようなトップレールプロファイルが利用可能ですか?
Ø 42.4 mm または Ø 48.3 mm のステンレス鋼丸管 (ブラシ仕上げまたは鏡面研磨)、および断面が約 45×65 mm の木材でキャップされたチャネル。丸チューブのオプションは、IRC、IBC、および AS 1428.1 で要求される把握可能な直径の範囲内にあります。

ケーブル手すりは、斜めまたは螺旋階段に使用できますか?
はい。ケーブルアングルフィッティングを備えたコーナーポストにより、充填物を中断することなく、着陸時にケーブルの方向を変えることができます。 Vionta Metal は、ご要望に応じてプロジェクト固有の階段形状に合わせてシステムを製造します。

屋外設置にはどのケーブル グレードを指定すればよいですか?

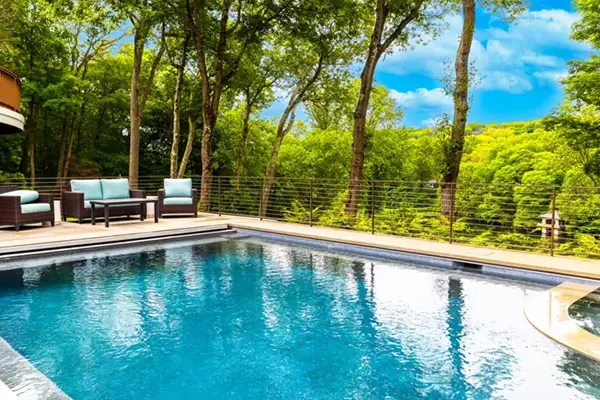

ほとんどの屋外環境では、304 グレードで十分です。沿岸、水辺、またはプールに隣接した設置の場合は、ケーブル、ポスト、およびすべての付属品全体で 316 を指定してください。電気腐食を避けるために、すべての金属コンポーネントに同じグレードを使用してください。

ケーブル手すりは階段手すりの規定要件を満たしていますか?
はい、上部レールの直径が把握可能な範囲内にある場合 (米国コードの場合、通常は 1.25 ～ 2 インチ / 32 ～ 51 mm)。 Vionta Metal は、IRC、IBC、AS 1428.1、BS EN 1991、および NBC の準拠文書をサポートする仕様と寸法データを提供できます。

中国からの納期はどれくらいですか？
注文量やカスタマイズに応じて、標準的な生産と発送には 15 ～ 25 日かかります。納期はお見積り段階で確定させていただきます。
