金属製の手すりの錆を取り除くにはどうすればよいですか?

金属手すりの錆びの原因とそれがなぜ重要なのか?

錆の問題を根本的に解決するには、まず錆がどのように発生するのかを理解する必要があります。簡単に言えば、錆びは「酸化」と呼ばれるプロセスであり、鉄や鋼が時間の経過とともに空気や湿気にさらされると、徐々に反応し、私たちが観察するような赤茶色の錆が形成されます。

このプロセスは実際には複雑ではありません。金属中の鉄が空気中の酸素と反応し、水分の関与により徐々に酸化鉄に変化します。時間が経つにつれて、これらの錆の層は拡大して剥がれ落ち、金属の表面が粗くなり、さらに層ごとに内部に浸食され、それに応じて構造が弱くなります。

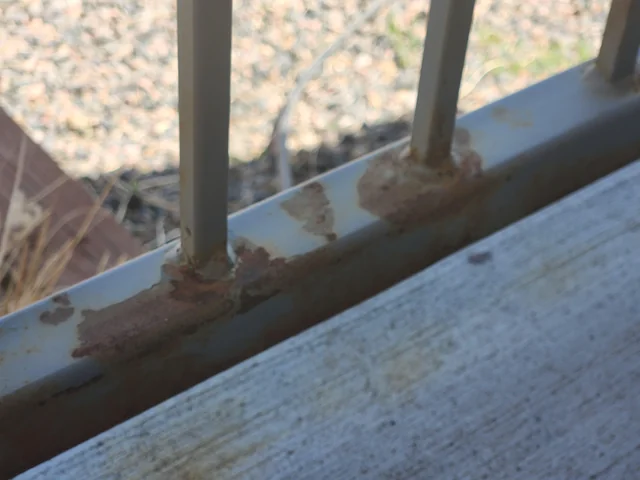

金属手すりの錆の主な原因

• 雨、露、および 60% を超える高い相対湿度に長時間さらされた場合
• 海岸や水辺の環境の塩気は酸化を劇的に促進します
• 保護コーティングの下の地金が露出する傷、欠け、へこみなどの物理的損傷
• 雨水などの電解質の存在下で異種金属が直接接触すると起こるガルバニック腐食
• 継続的な防湿層を提供できない、低品質または不適切に塗布された表面コーティング
• 排水が悪い接合部、溶接部、柱の根元に水が溜まる
• 保護層を劣化させる産業汚染物質、酸性雨、化学飛沫
• メンテナンススケジュールを怠ったため、処理前に表面の軽微な酸化がさらに深くなる

さびが表面上の問題以上のものである理由

多くの住宅所有者は、錆を単なる視覚的な不都合とみなしています。実際には、錆の発生を放置すると構造的な脅威が生じます。酸化鉄が膨張すると内部応力が生じ、金属の亀裂や層間剥離が発生します。溶接部は最も脆弱で保護が最も不十分な領域であることが多いため、最初に影響を受けます。コンクリートに埋め込まれた柱脚は表面下で錆びる可能性があり、手すりが物理的にぐらついたり破損したりした場合にのみ顕著になります。当社の工場は、顧客から提出された数百件の手すりの故障事例を分析しましたが、その大半は 2 シーズン以上無視されてきた微細な錆びに起因しています。

早期介入は、交換よりも常に費用対効果が高くなります。表面の錆が浅いうちに対処すれば、基本的な工具だけを使って 1 日以内に手すりを修理できます。錆が金属断面の奥まで浸透すると、コンポーネント全体を切断して交換する必要が生じ、コストが大幅に増加する可能性があります。良いニュースは、正しい知識があれば、ほとんどの不動産所有者やメンテナンス専門家にとって、金属製手すりの錆の除去は管理可能な作業であるということです。

始める前にどのようなツールや材料が必要ですか?

準備は戦いの半分です。適切な機器を持たずにさび除去を急ぐと、不完全な結果が生じたり、人身傷害が発生したり、表面が損傷したりする可能性があり、将来のメンテナンスが困難になります。私たちのチームはヴィオンタメタルツールの品質が結果の品質に直接影響することを常に強調しています。開始する前にすべてを収集するのに 20 分余分に費やすことで、何時間ものやり直し作業を節約できます。

必要な工具と材料は、錆の程度と作業する金属の種類によって異なります。以下では、完全な供給品リストをカテゴリー別に分類しているので、仕事を始める前に一度に買い物をしたり、すべてを集めたりすることができます。

個人用保護具

• 金属粒子、錆びた粉塵、化学物質の飛沫から目を保護するための安全ゴーグルまたはフルフェイスシールド
• 耐薬品性ニトリル手袋、特にリン酸またはシュウ酸ベースの錆取り剤を使用する場合
• 錆粒子を吸い込むと健康被害が生じるため、サンディングやワイヤーブラシを使用する場合は、N95 以上の防塵マスクを着用してください。
• 機械的磨耗と化学的接触の両方から皮膚を保護するための長袖の服とつま先の閉じた靴
• 電動工具を長時間使用する場合の聴覚保護具

機械研磨工具

• ワイヤーブラシセット: 硬いスチール毛のハンドブラシと、デリケートな表面やコーティングされた表面用の柔らかい真鍮ブラシの両方
• 厚い手すり部分の中程度から重度の錆に対応する、ワイヤー ホイール アタッチメントまたはフラップ ディスクを備えたアングル グラインダー
• 錆取り後の表面を滑らかにするための 60 ～ 120 グリットのサンドペーパーを使用したオービタル サンダー
• プライマー塗布前の表面仕上げ用の細かいサンドペーパー (180 ～ 320 グリット)
• 従来のブラシが届かないテクスチャージョイントや溶接ジョイント用のニードルスケーラー
• ボルト穴、ネジ溝、装飾的な細部の内部から錆を除去するための歯科用ピックまたは同様の尖ったツール

化学処理用品

• リン酸ベースの錆コンバーターまたは錆除去剤 (最も汎用性があり、広く推奨されています)
• 液体製品が流れ落ちる垂直および頭上用途向けのネーバルゼリー
• 軽い表面の錆には、白酢またはクエン酸溶液を使用すると、よりマイルドで環境に優しいオプションが得られます。
• ステンレス鋼の手すりや磨かれた表面の頑固な錆汚れにシュウ酸溶液
• 化学処理前の表面脱脂用のミネラルスピリットまたはアセトン
• きれいな雑巾と大量のタオルを購入する
• 化学薬品の飛沫から周囲を保護するためのプラスチック シートと塗装用テープ

仕上げおよび保護用品

• 選択したトップコートシステムと互換性のある防錆金属プライマー
• 高品質の外装金属塗装、パウダーコーティングのタッチアップ、または透明な保護シーラント
• 手すりの規模と複雑さに応じて、ペイント ブラシ、フォーム ローラー、またはスプレー ガンを使用します。
• 塗装を必要としない研磨されたステンレス鋼の手すりセクション用のワックスまたはペーストコンパウンド
• ポストのベースと移行部の隙間をシールする防水シリコンコーキング

金属手すりの錆を段階的に除去するにはどうすればよいですか?

以下に概説する段階的なプロセスは、当社の生産および品質管理の経験に基づいて構築されています。ヴィオンタメタル、何千もの手すりの設置と顧客のメンテナンスに関するコンサルティングを通じて洗練されました。この手順に正確に従うことで、すべての活性錆を除去し、残留酸化物を中和するために金属を処理し、数か月ではなく数年持続する保護仕上げを適用することができます。

作業を開始する前に、錆の全範囲を評価してください。明るい照明の下で手すりを全長にわたって歩きます。爪またはドライバーの刃を使用して、疑わしい領域を調べます。軽い圧力で金属が折れたり剥がれたりする場合は、錆が深く浸透していることを意味します。影響を受ける箇所をすべてメモして、箇所を見逃すことなく計画的に作業できるようにします。

ステップ 1: 表面を徹底的に掃除します

• 手すりを水と中性洗剤ですすいで、汚れ、鳥の糞、油、その他の有機物質を取り除きます。錆取り剤やプライマーは、汚染された表面にあまり接着しません。
• 最初の洗浄には柔らかいブラシまたはスポンジを使用してください。錆そのものではなく、表面の汚れを除去するだけであるため、この段階では強力な研磨剤を使用しないでください。
• きれいな水ですすぎ、手すりを完全に乾燥させます。湿気が残っていると化学錆び除去剤が薄まり、効果が遅くなります。
• ミネラルスピリットまたはアセトンを清潔な布に塗布し、油っぽい残留物を拭き取ります。先に進む前に、溶媒を完全に蒸発させてください。

ステップ 2: 剥がれ落ちた錆を機械的に除去する

• 小さい部分や軽く錆びた部分に硬いワイヤー ブラシを使い、目に見える金属粒子の方向に向かって作業を始めます。しっかりとした短いストロークを使用し、パスをオーバーラップして完全にカバーできるようにします。
• 中程度から重度の錆が発生している大きなセクションの場合は、ワイヤーホイールまたはフラップディスクを備えたアングルグラインダーに切り替えてください。金属壁を不必要に薄くする可能性がある、一箇所を深く研削しすぎないように、常にツールを動かし続けてください。
• 歯科用ピックまたは先のとがったドライバーを使用して、溶接継ぎ目、ボルト穴、装飾溝、およびアクセス可能な場合は中空管セクションの内部などの凹部から錆を取り除きます。
• 機械的研磨後は、圧縮空気または清潔な乾いたブラシを使用して、すべての緩んだ錆びの粒子や金属の粉塵をブラシで取り除くか吹き飛ばしてください。
• 表面を注意深く検査してください。化学処理の前に、目に見える赤みがかった、フレーク状、または粉末状の物質をすべて除去する必要があります。緩んだ錆が残っていると、化学薬品がきれいな金属に到達することができなくなります。

ステップ 3: 化学防錆剤またはコンバーターを適用する

• 金属の種類と錆の程度に基づいて化学製品を選択してください。リン酸ベースのコンバーターは最も普遍的に効果的です。これらは酸化鉄と反応して安定した暗色のリン酸鉄層を形成し、実際に金属と結合してプライマーのような下地を形成します。
• メーカーの指示に従って、ブラシ、スポンジ、またはスプレー アプリケーターを使用して、製品をたっぷりと塗布します。垂直セクションの場合は、液だれを防ぎ、十分な滞留時間を確保するために、ネーバルゼリーなどの濃厚なジェル製品を使用してください。
• 推奨されている放置時間いっぱい製品を動作させます。軽度の錆の場合は通常 15 ～ 30 分、より深い腐食の場合は最大 2 時間です。この期間中、製品を完全に乾燥させないでください。暑い季節に乾燥し始めたら、水を軽く霧吹きして効果を保ちます。
• 化学反応が起こっていることを示す色の変化に注目してください。リン酸変換剤は通常、錆を赤みがかったオレンジ色から濃い灰色または黒に暗くし、酸化鉄がリン酸鉄に変換されていることを示します。
• 非常に深い錆びの場合は、最初の塗装が乾燥した後に 2 回目の塗装が必要になる場合があります。塗布の間に軽く研磨して、最も深いキャビティ内の新しい金属を露出させ、コンバーターを再塗布します。

ステップ 4: すすぎ、中和し、乾燥させます。

• 錆取り剤を使用する場合 (下塗り剤として残すのではなく、洗い流す必要があります): きれいな水で徹底的に洗い流し、特に隙間や凹んだ接合部から化学残留物がすべて除去されていることを確認します。
• そのままにしておくように設計された錆び変換剤を使用する場合: すすぎを省略し、メーカーのスケジュールに従って、通常は 2 ～ 8 時間、変換されたコーティングが硬化するのを待ちます。
• 金属をすすいだ後はできるだけ早く乾燥させてください。清潔なタオルを使用して手の届きやすい表面を手で乾燥させてから、ヒートガンを使用するか、日光で自然乾燥させます。金属が触って完全に乾燥するまでは、下塗りやシーリング作業を行わないでください。

ステップ 5: 表面を研磨して滑らかにする

• 処理領域を 80 ～ 120 グリットのサンドペーパーで研磨し、錆除去プロセスで残った粗さ、化学残留物、凹凸を取り除きます。
• 180 ～ 320 グリットのサンドペーパーをさらに細かくして、プライマーとトップコートに優れた機械的接着力を提供する滑らかな表面を作成します。
• ミネラルスピリットで湿らせたタッククロスまたは布でサンディングした表面を拭き、サンディングの粉をすべて取り除きます。表面に残った埃は仕上げ塗装を通して質感として現れます。

ステップ6: 防錆プライマーを塗布する

• 下地処理完了後 1 ～ 2 時間以内に屋外用の防錆金属プライマーを塗布してください。湿気の多い環境ではフラッシュ錆が急速に発生する可能性があるため、地金を一晩露出したままにしないでください。
• 1回の厚塗りではなく、2回の薄塗りをしてください。薄いコートはより均一に硬化し、よりよく接着し、垂直面でのにじみやたれが少なくなります。
• プライマーメーカーの指定に従って、コーティングの間に完全な硬化時間を与えてください。このステップを急ぐと、トップコートの密着性が損なわれます。

ステップ7: トップコートを塗布して仕上げる

• プライマーが完全に硬化したら、選択したトップコートを塗布します。外装金属ペイント、パウダー コーティングのタッチアップ、自然に魅力的な金属用の透明シーラントなどです。
• 薄く均一に塗布してください。管状手すりでは、湿気がたまりやすく最初に腐食が始まる下側に特に注意を払いながら、各セクションの周囲を完全に覆うように作業します。
• 手すりが通常の使用に戻る前に、トップコートが完全に硬化するまで待ちます。ほとんどの屋外用金属塗料の乾燥時間は 24 ～ 48 時間、完全な硬化には最大 1 週間かかります。

ステンレス手すりとアルミ手すりのサビ落としの違いは？

金属手すりのメンテナンスにおける最も重要な違いの 1 つは、合金が異なれば根本的に異なるアプローチが必要であることを理解することです。軟炭素鋼では完璧に機能するものでも、ステンレス鋼の手すりに損傷を与えたり、アルミニウムの手すりではまったく効果がなかったりする可能性があります。でヴィオンタメタル、間違った製品や技術を使用すると、腐食を止めるどころかむしろ加速させる可能性があるため、当社のエンジニアは正確な合金グレードに基づいて表面処理プロトコルを指定します。

そもそもステンレス手すりはなぜ錆びてしまうのでしょうか？

多くの人は、ステンレス製の手すりがまったく錆びる可能性があることに驚くでしょう。ステンレス鋼の耐食性は、金属が酸素にさらされたときに表面に形成される酸化クロムの薄い目に見えない層によるものです。この不動態層は、通常の状態では自己修復します。ただし、深い引っかき傷などの機械的損傷、炭素鋼の工具や近くの鉄骨構造物からの鉄粒子による汚染、またはプールの周囲や海辺などの塩化物が豊富な環境にさらされることによって、損傷を受ける可能性があります。不動態層が破壊されると、合金の下にある鉄分が露出し、この文脈では茶渋または孔食として知られる錆が発生し始めます。

錆の落とし方ステンレス製手すり

• ステンレス鋼の手すりには炭素鋼のワイヤーブラシを決して使用しないでください。炭素鋼の毛は、ステンレス表面に埋め込まれた微細な鉄粒子を落とし、それ自体が錆びて新たな腐食スポットを形成します。機械的なクリーニングには、必ずステンレス鋼のワイヤー ブラシまたはナイロン研磨パッドを使用してください。
• ステンレス鋼には、塩化物ベースのクリーナー、漂白剤、または次亜塩素酸ナトリウムを含む製品の使用を避けてください。塩化物イオンは不動態酸化クロム層を積極的に攻撃し、孔食を促進します。
• ステンレス手すりの表面のサビや茶渋には、専用のステンレスクリーナーまたはシュウ酸液を塗布してください。推奨される期間放置してから、傷のつかない研磨パッドで表面の木目に沿って優しくこすってください。
• 洗浄後は、きれいな低塩素水でよくすすぎ、完全に乾燥させてください。硬水は磨かれたステンレス鋼に鉱物の堆積物を残す可能性があるため、最後のすすぎには蒸留水または脱イオン水が望ましいです。
• クエン酸などの弱酸を含む不動態化溶液または専用のステンレススチール磨き剤を塗布して、不動態層を復元します。これにより、酸化クロムの保護層が化学的に再形成され、元の明るい外観が復元されます。
• 特に沿岸用途では、環境汚染物質の蓄積を遅らせる追加の防湿層を作成するために、ステンレススチールワックスまたは保護オイルで仕上げます。

アルミ手すりの錆や酸化を除去する方法

技術的に言えば、アルミニウムには鉄が含まれていないため、従来の酸化鉄の意味では錆びません。ただし、アルミニウム製手すりは酸化し、鈍い白または灰色の酸化アルミニウム層を形成します。これが進行すると、外観や程度が錆びに似た穴あき、チョーキング、表面劣化を引き起こす可能性があります。私たちのチームはヴィオンタメタルでは、実際の原因はアルミニウムの酸化または異種金属との接触による電気腐食であるにもかかわらず、アルミニウム製の手すりが錆びているというお客様からの問い合わせをよく受けます。

• アルミニウム専用のクリーナーまたは薄めた白酢などの弱酸性溶液を使用して、アルミニウム手すりの酸化を除去します。強い酸やアルカリはアルミニウムを攻撃的に侵すので避けてください。
• 軽く磨く場合は、ナイロンたわしまたは極細のスチールウール（0000グレード）を使用してください。粗い研磨剤を使用するとアルミニウムの表面に傷がつき、将来酸化しやすくなります。
• アルミニウムは表面に残る酸とアルカリの両方の残留物に弱いため、化学処理後はよく洗い流してください。
• 元の保護コーティングが物理的に損傷したアルミニウム手すり部分は、アルミニウムの基材が露出した部分で最も脆弱になるため、再陽極酸化または再粉体塗装を行います。
• 洗浄後にワックスシーラントまたはアルミニウム保護剤を塗布して、将来の酸化を遅らせ、メンテナンスサイクルまでの手すりの外観を維持します。

最適な錆除去製品は何ですか?それぞれをいつ使用する必要がありますか?

錆除去製品の市場は大きく、時には混乱を招くこともあります。防錆剤、防錆剤、防錆剤、防錆剤、そしてあらゆる機能を備えた多機能製品があります。これらのカテゴリの違いを理解することで、適切な状況に適した製品を選択し、手すりのタイプや錆の段階に適合しない製品にお金を無駄にすることを避けることができます。

錆取り剤と錆び変換剤: 違いは何ですか?

錆取り剤は酸化鉄を化学的に溶解し、金属表面から酸化鉄を浮き上がらせます。それを塗布し、機能させてから、錆を一緒に洗い流すか拭き取ります。これらは、下塗りや研磨の前に完全にきれいな金属表面が必要な状況、特に研磨されたステンレス鋼の手すりや陽極酸化アルミニウムの手すりなどの目に見える高光沢部分に最適です。

対照的に、サビコンバーターはサビを除去しません。代わりに、酸化鉄と化学的に反応し、それを安定した化合物、通常はリン酸鉄またはタンニン酸鉄に変換します。これは不活性であり、実際にダークプライマーのような層として金属に結合します。錆コンバーターは、深い孔食、凹んだ溶接継ぎ目、研磨工具が届かない中空管セクションの内面など、完全にきれいな表面を実現することが現実的ではない領域に最適です。

主要な錆除去製品カテゴリと最適な使用例

• リン酸防錆コンバーター: 一般的な金属手すりのメンテナンスに最も広く推奨されるカテゴリです。あらゆる鋼種・鉄に効果を発揮します。液体、ジェル、エアゾールスプレーをご用意しています。活性錆を黒色リン酸鉄プライマー層に変換します。緩んだ錆を機械的に除去した後、ピットや継ぎ目の残留酸化を処理するために使用するのが最適です。
• シュウ酸溶液: シュウ酸はクロム不動態層を攻撃することなく錆汚れや鉄汚染を除去するため、ステンレス鋼の手すりに推奨されます。特にブラシをかけられた、または磨かれたステンレス表面の茶渋に効果的です。塗布後は十分に洗い流す必要があります。
• クエン酸処理: より穏やかで環境に優しい、より強力な酸の代替品です。アルミ手すりやステンレス鋼の軽い表面錆や初期酸化に効果を発揮します。生分解性があり、造園や水辺の近くで使用するとより安全です。作用は遅いですが、繊細な手すりや装飾的な手すりの細部に最適です。
• ネーバルゼリー (リン酸ゲル): 液だれすることなく垂直面や頭上の表面に張り付く、濃厚なゲル状のリン酸です。液体を塗ることができない手すりに最適です。厚めに塗り、30分以上待ってから洗い流してください。ほとんどの塗装済みおよび裸のスチール製手すりに使用できます。
• 防錆剤: 完全には除去できない錆を密閉する特殊プライマー。これらの浸透性製品は残留錆を閉じ込め、湿気が錆に到達するのを防ぎ、さらなる腐食を防ぎます。サンドブラストや徹底的な機械的除去が現実的ではない場合や、見た目の完璧さが要求されない場合に最適です。
• ホワイトビネガー（酢酸）：酢酸を介して軽い表面の錆に真に効果がある家庭用の治療法ですが、最も軽い酸化を超えるものに対しては、市販品よりも大幅に遅く効果が低くなります。小さなスポットの治療や、酸製品が制限されている環境に敏感な状況に適しています。

処理後に錆が再発するのを防ぐにはどうすればよいですか?

強力な予防戦略を持たない錆の除去は、単なる繰り返し作業にすぎません。そもそも錆の発生を引き起こした根本的な環境要因やメンテナンス要因に対処しなければ、手すりの洗浄、処理、再仕上げに行うすべての努力を必要よりもはるかに早くやり直す必要があります。私たちの経験ヴィオンタメタルは、当社の初期処理後に体系化された予防プログラムを実施した顧客は、フォローアップ プログラムを行わずに事後的に錆を処理した顧客と比較して、手すりの耐用年数を 4 ～ 6 倍延長することを示しています。

最も効果的な防錆​​戦略

• 年に一度の点検と清掃計画: 少なくとも年に 1 回、理想的には冬の天候が終わった春と、寒くて湿気の多い条件が始まる前の秋に、手すりシステムのすべての直線フィートを歩きます。この検査を使用して、初期段階の錆、コーティングの欠陥、機械的損傷、および水が溜まっているまたは排水が不十分な領域を特定します。
• コーティングの損傷を即座に修正する: あらゆる傷、欠け、または塗装が剥がれた領域は、錆びの始まりとなる可能性があります。対応するプライマーとトップコートの塗料を少量手元に用意しておき、損傷に気づいたらすぐに、できればその 1 週間以内に対処してください。問題が見つかった場合は、年に一度のメンテナンス サイクルを待つ必要はありません。
• 柱の基部で適切な排水を維持する: 手すりの腐食のほとんどは、水が集まりゆっくりと蒸発する柱の基部から始まります。支柱のベースが外装グレードの防水コーキングまたはシリコンで適切にシールされていること、および湿気を排除するためにコアのドリル穴やコンクリートの貫通部が支柱の周囲で完全に密閉されていることを確認してください。
• ステンレス製手すりにワックスまたはシーラントを毎年塗布する: 工場で完成したステンレス製手すり製品に高品質のペーストワックスまたは専用のステンレス製保護剤を塗布すると、疎水性の表面が形成され、水が留まりゆっくりと不動態層を損なうのではなく、水が玉となって流れ落ちます。これは沿岸環境では特に重要です。
• 互換性のある留め具と継手を使用して電気腐食を回避する: 手すりを構造物に取り付ける場合、または付属品を取り付ける場合は、必ず同じ金属または互換性のある合金で作られた留め具とブラケットを使用してください。たとえば、ステンレス鋼の手すりと炭素鋼のボルトを混合すると、弱い金属を急速に腐食するガルバニ電池が生成されます。当社の工場では、各手すりシステムに正確に適合したオールステンレスまたはオールアルミニウムのハードウェア セットを供給しています。
• 海岸環境の手すりを 2 か月ごとに洗浄する: 波しぶきによる塩の堆積は、海岸地域で最も強力な腐食の引き金となります。 8週間ごとに真水と中性洗剤で簡単に洗うだけで、蓄積した塩分が保護コーティングを破って下地の金属を攻撃する前に除去されます。
• 最初から環境に適した合金を選択する: 最も効果的な防錆​​は、特定の環境条件に本質的に適した手すりの材料を選択することです。たとえば、グレード 316 のステンレス鋼手すりにはモリブデンが含まれており、304 グレードと比較して劇的に優れた耐塩化物性を備えているため、海洋やプールの用途に適した仕様となっています。当社の工場エンジニアリングチームは、あらゆる設置環境に最適な合金、仕上げ、コーティングシステムについてアドバイスします。

ヴィオンタメタル は手すりの長期メンテナンスについて何を推奨していますか?

でヴィオンタメタル、当社の哲学は、当社が製造および供給するすべての手すりは、建物または構造物の耐用年数全体にわたり、構造的に健全で視覚的に優れた状態を維持する必要があるということです。当社は、工場レベルの材料仕様、精密製造基準、およびすべての顧客向けの包括的なメンテナンス指導プログラムによってこれをサポートします。以下の推奨事項は、当社のエンジニアリングおよび品質管理チームの蒸留された知恵を表しており、さまざまな気候や使用例にわたるステンレス鋼の手すりシステムとアルミニウムの手すりの設置に長年取り組んできました。

ヴィオンタメタル 耐食性手すりの製品仕様

保守している手すり製品の仕様を理解することは、適切な処理を適用し、性能と寿命について現実的な期待を設定するのに役立ちます。以下は、当社の主要なステンレス鋼手すりおよびアルミニウム手すりシリーズの主要な製品パラメータです。

ヴィオンタメタル が推奨する年間メンテナンス スケジュール

• 1 月から 2 月 (冬期検査): すべてのポストベースと地上の接続をチェックし、氷による損傷、凍上、湿気の侵入がないか確認します。冬の間、熱サイクルによりファスナーが緩む可能性があるため、緩んだ金具は締めてください。
• 3 月から 4 月 (春の掃除と治療): 冬が終わったら、手すりシステム全体を徹底的に洗浄します。寒くて雨の多い季節に発生した錆びの斑点、コーティングの損傷、腐食がないか点検してください。特定された箇所はすぐに治療し、補修してください。
• 5月から6月（ワックスとシール）：ステンレス鋼の手すりと磨かれたアルミニウムの手すり部分にペーストワックスまたは保護シーラントを塗布します。冬の温度変動によりシーラントが亀裂または収縮したポストベースまたは移行部を再コーキングします。
• 7 月から 8 月 (季節の中間チェック): 海岸または工業環境では、年の中間のすすぎと検査を実行します。塩分の蓄積と夏の結露サイクルにより、高級合金であっても暖かい季節には腐食が促進される可能性があります。
• 9 月から 10 月 (冬の前の準備): ほとんどの屋外コーティングは適切に塗布して硬化させるために摂氏 10 度以上の温度を必要とするため、寒い気候が始まる前に塗装、下塗り、または保護コーティングの作業を完了します。中空ポストセクションのすべての排水チャネルと排水穴に破片がないことを確認してください。
• 11 月から 12 月 (文書化): 手すりの設置全体を写真に撮り、年間に実施したメンテナンスを文書化します。メンテナンス ログを維持することは、保証請求、保険の書類作成、および将来のメンテナンス予算の計画に非常に役立ちます。

メンテナンスだけではなく、プロ仕様の手すりの材質仕様が重要な理由

錆や腐食の問題を回避する最も重要な要素は、プロジェクトの開始時に正しい材料と仕様を選択することです。グレード 316 が必要な場合に海洋環境でグレード 304 のステンレス鋼手すりを使用したり、工業用途で推奨される最小値を下回る粉体塗装の厚さを指定したりする場合は、どれだけ入念なメンテナンスを行っても完全に補うことはできません。

当社の工場エンジニアリングチームは、ヴィオンタメタルは、設計段階で建築家、指定者、請負業者と直接連携して、すべての手すりシステムが環境に適合していることを確認します。当社のコンサルティングプロセスでは、局所的な塩分負荷、紫外線曝露、化学物質曝露、歩行者の交通量、およびエンドクライアントの予想されるメンテナンス能力を考慮します。その結果、専門の請負業者や高価な材料を必要としない簡単なメンテナンス プログラムにより、長年にわたってトラブルのないパフォーマンスを実現する手すりの仕様が実現しました。

高級ウォーターフロント開発用にステンレス鋼の手すりを指定している場合でも、アルミ手すり商業オフィスのキャンパスの場合、当社のチームは、長期的な腐食管理から当て推量を排除する材料証明書、仕上げサンプル、設置ガイドを提供できます。

結論: Rust が蔓延する前に対策を講じる

Rust が手すりへの投資の終わりである必要はありません。このガイドの知識があれば、錆の問題の重大度を正確に評価し、適切なツールと製品を選択し、完全な錆の除去と予防処理を実行し、手すりの外観と性能を何十年も新品同様に保つメンテナンス プログラムを設定することができます。最も重要なルールは、単に早めに行動することです。毎週待つごとに錆は深まっていきます。
