格納式屋根付き壁掛けパーゴラ

屋根付き壁掛けパーゴラとは何ですか？

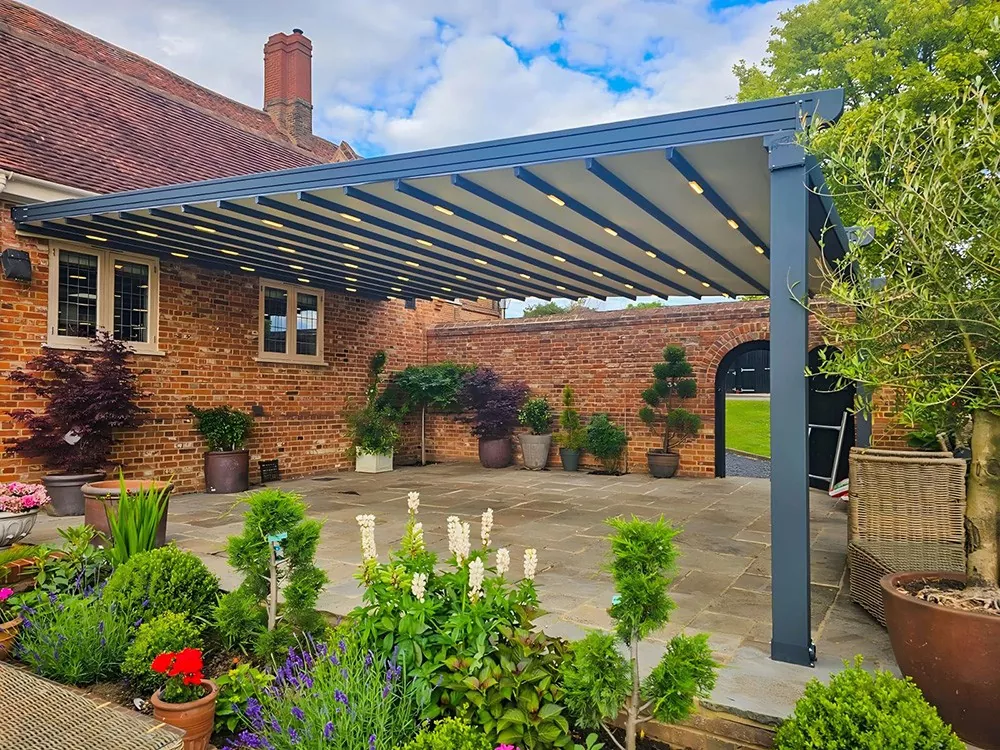

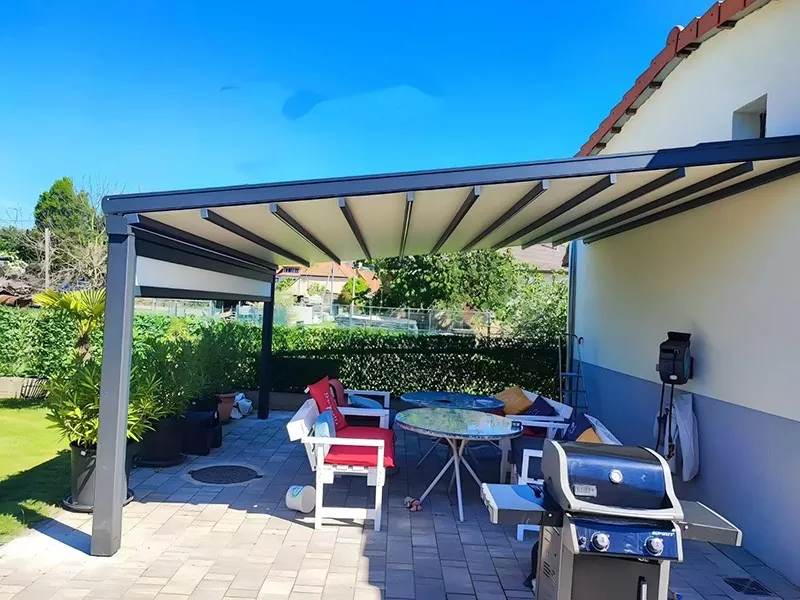

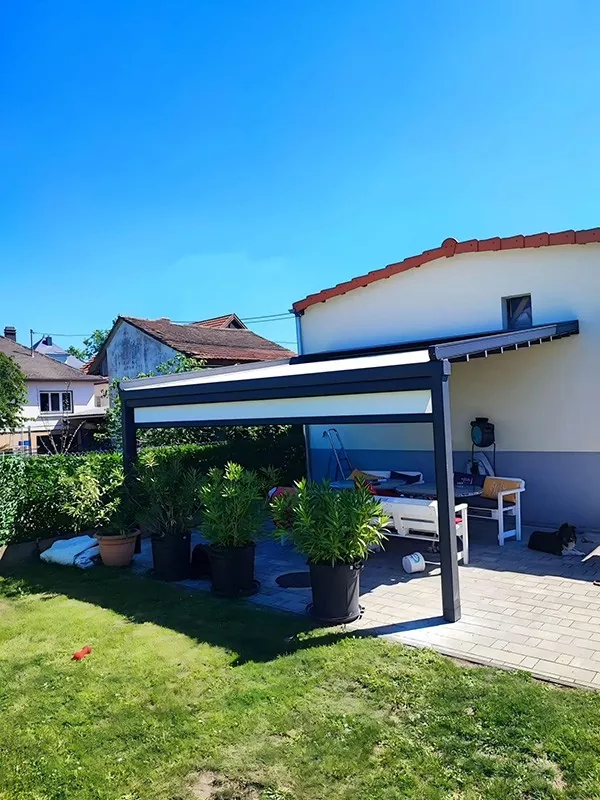

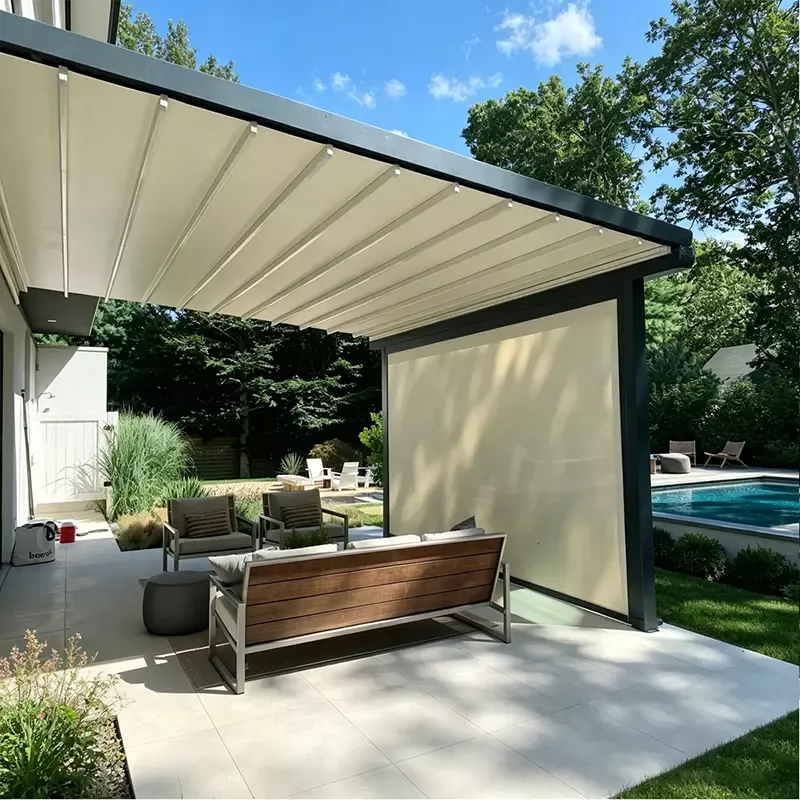

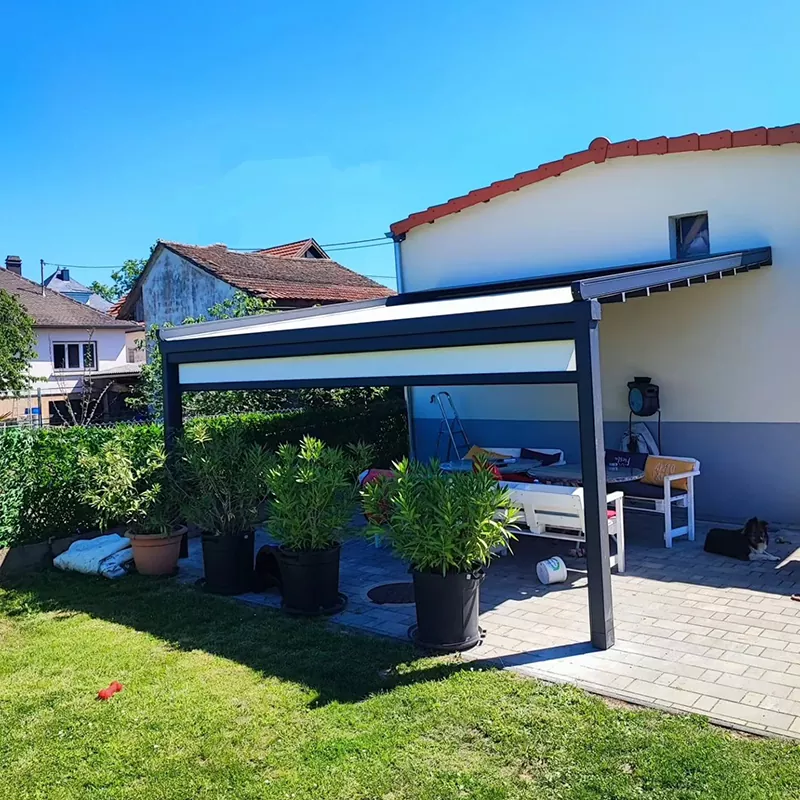

屋根付きの壁に取り付けられたパーゴラは、片側が建物の外壁に取り付けられ、反対側の端が自立型の柱で支えられる固定屋外日よけ構造です。格納式のアルミニウムフレームの天蓋である屋根は、必要に応じて伸びて下の屋外エリアをカバーしたり、後ろに引いて空に完全に開いた空間を残すことができます。

この構成では、建物の壁を構造上の 1 つのアンカー ポイントとして使用し、柱の数を減らし、構造を家と面一にして、隣接するドアや窓を通して内部の生活空間と自然につながる屋根付きの屋外エリアを作成します。

ヴィオンタメタルは、中国寧波市慈渓に拠点を置くメーカーおよび工場です。当社は、格納式屋根システムを備えた壁掛けパーゴラを、北米、ヨーロッパ、オーストラリア、中東の卸売業者、流通業者、建築請負業者、プロジェクトバイヤーに工場から直接供給しています。

格納式屋根付きの壁に取り付けられたパーゴラが他の構造とどう違うのか

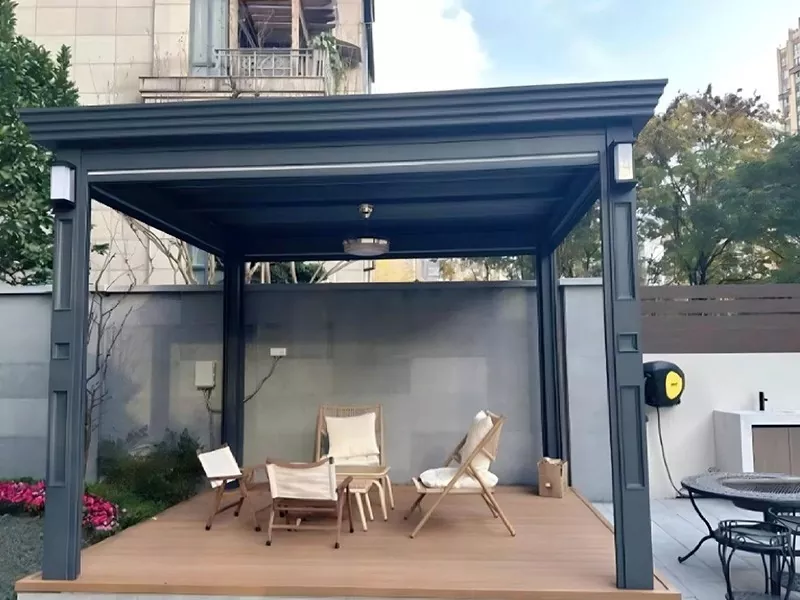

壁掛けパーゴラと自立型パーゴラ

A 自立型パーゴラ壁に接続せずに 4 本以上の柱で独立して立っています。壁に取り付けられたパーゴラは、建物を 1 つのアンカーとして使用し、柱の数を減らし、構造を家に対して水平に設置できるようにします。これにより、内部空間と外部空間の間の移行がよりシームレスになり、建物に直接隣接するパティオやテラスに推奨される構成です。

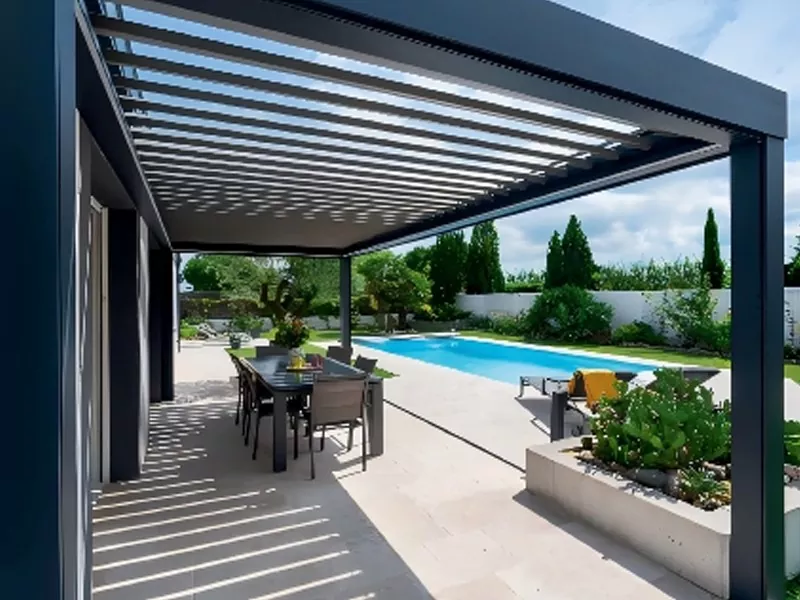

格納式キャノピールーフと固定ルーバールーフ

固定ルーバー付きパーゴラには常設のアルミニウム スラット屋根があり、個々のスラットが回転して光と換気を制御します。屋根構造は常に頭上にあります。格納式キャノピールーフは完全に開くことができ、ファブリックまたはポリカーボネートパネルがコンパクトなハウジングに格納されるため、天候が許せばスペースを完全にオープンにすることができます。完全にオープンな屋外体験と完全に覆われた屋外体験を柔軟に切り替えたい購入者にとって、格納式屋根はより良い選択です。

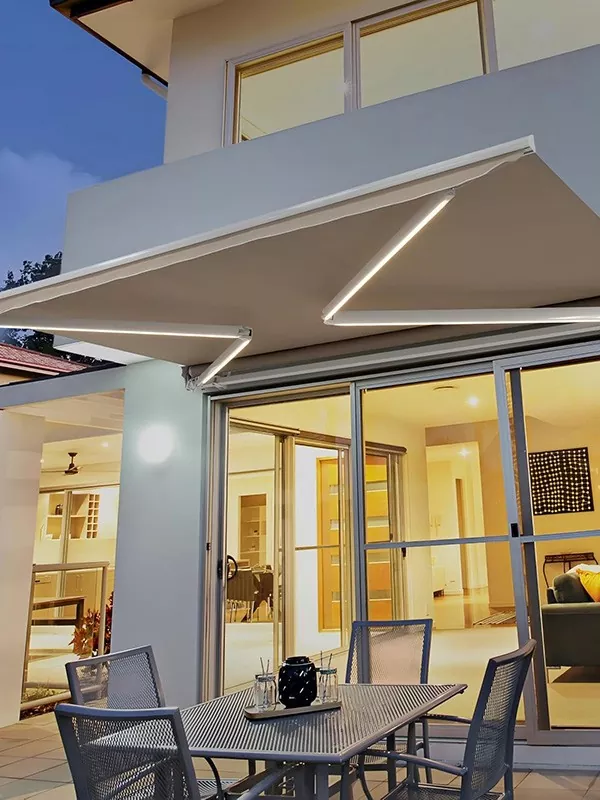

壁掛けパーゴラと標準の格納式日よけの比較

A 標準的な格納式日よけ壁に取り付けられ、垂直柱や側面エンクロージャー機能がなく、外側に突き出ています。壁に取り付けられたパーゴラには、メインビーム、垂木、柱などの完全なアルミニウムフレームがあり、構造的に剛性が高く、より大きなスパンに適しており、サイドカーテン、LED照明、排水溝、天井ファンを取り付けることができます。約 4 × 3 m を超えるエリアには、パーゴラ フレームがより適切な構造です。

格納式キャノピールーフ: 仕組み

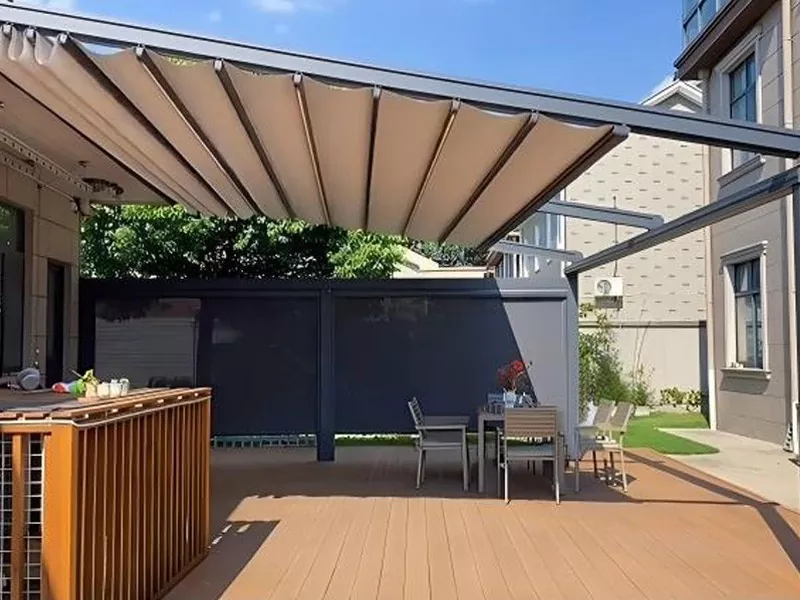

キャノピーは、アルミニウム垂木に組み込まれた水平トラックアンドローラー システムで動作します。ファブリックは、トラックに沿ってスライドする先頭バーに取り付けられます。格納位置では、布地が束になってパーゴラの一端でコンパクトな折り目になります。伸ばすと、先頭バーが遠端まで移動し、生地が屋根領域全体に広がり、日よけと雨から保護します。

手動操作と電動操作の比較

手動格納ハンドクランクまたはプルコードを使用します。これは、電気コンポーネントを持たないシンプルで低コストのシステムで、最大約 4 m の突出量のパーゴラ、または最小限のメンテナンスを希望する購入者にとっての標準的な選択肢です。

電動格納ローラー機構にチューブ状の電動モーターを使用しています。キャノピーの開閉は壁スイッチ、リモコン、スマホアプリで行います。高性能モーターは風雨センサーに接続し自動運転を実現します。電動システムは、大型のパーゴラ、商業施設、および一日を通して頻繁にキャノピーを調整する必要がある購入者に推奨されます。

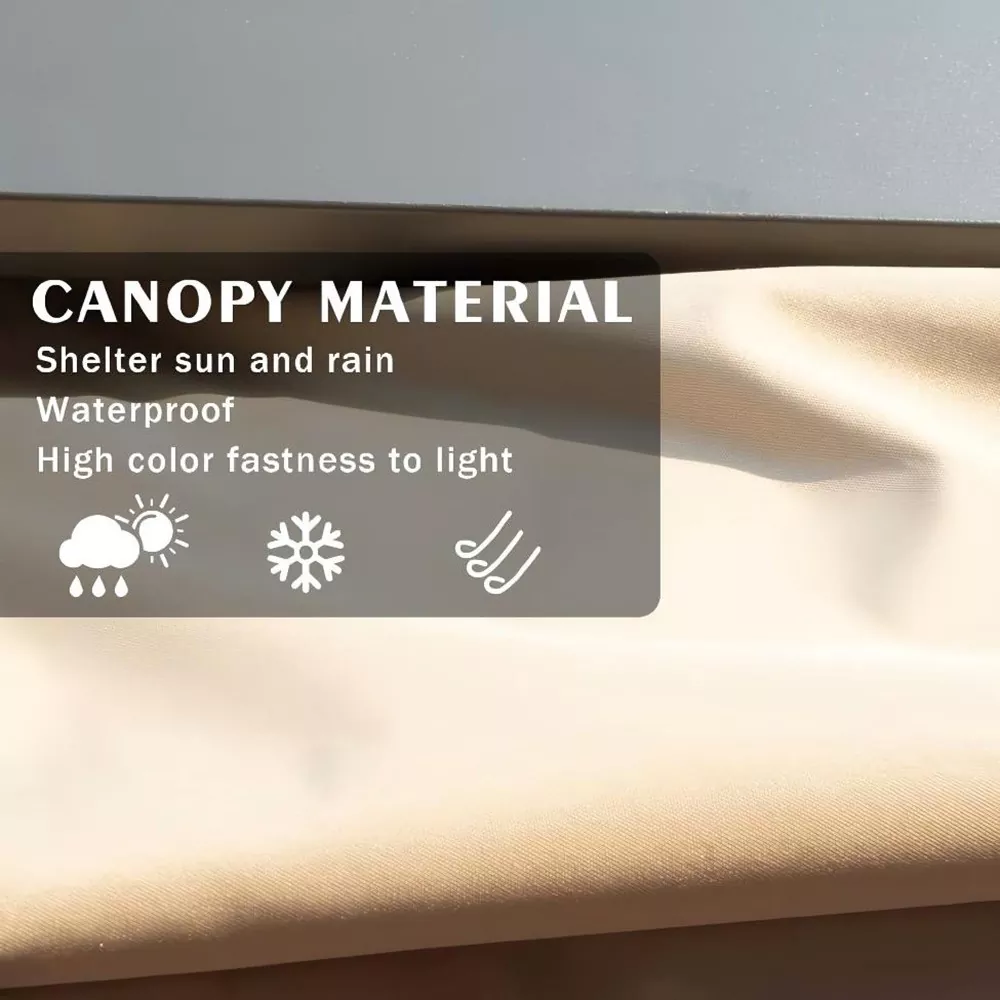

キャノピー生地のオプション

原着アクリル(Sunbrella グレード同等): 糸は織る前に染色されるため、色は繊維に組み込まれています。優れた耐紫外線性と退色性 – 通常、直射日光下で 5 年以上色が保持されます。通気性と撥水性に優れ、キャノピーの下の熱のこもりを軽減します。

コーティングされたポリエステル (PVC またはアクリル裏地):防水コーティングを施したポリエステル織物ベース。完全防水でお手入れが簡単、ストライプやテクスチャー仕上げなど幅広い色をご用意しています。 UV 安定剤を含む高級コーティングされた生地により、耐用年数が大幅に延長されます。

ポリカーボネートパネル:剛性のある半透明の屋根を希望する購入者向け。ツインウォールポリカーボネートは優れた断熱性を提供し、完全防水です。クリア、オパール (半透明)、色付きのオプションからお選びいただけます。

アルミフレームの材質と構造

6063-T5 アルミニウム合金を選ぶ理由

構造フレーム (壁取り付けブラケット、メインビーム、垂木、柱、雨樋セクション) は、押出成形された 6063-T5 アルミニウム合金から製造されています。これは、建築用の窓やカーテン ウォール システムで使用されているのと同じ合金グレードで、適切な構造強度、軽量、長期耐食性の組み合わせにより選ばれています。

アルミは錆びません。酸化を防ぐために塗装や亜鉛メッキが必要なスチールとは異なり、アルミニウムは安定した不動態酸化層を形成し、コーティングなしで金属を保護します。粉体塗装されたアルミニウム フレームは、屋外で 10 年間放置されても、時々掃除するだけで、見栄えを保つことができます。また、アルミニウムは軽量であるため、壁ブラケットにかかる死荷重も軽減されます (同じ断面の鋼鉄よりも約 65% 少ない)。つまり、追加の構造補強を行わなくても、標準的な石材アンカーで通常は十分であることを意味します。

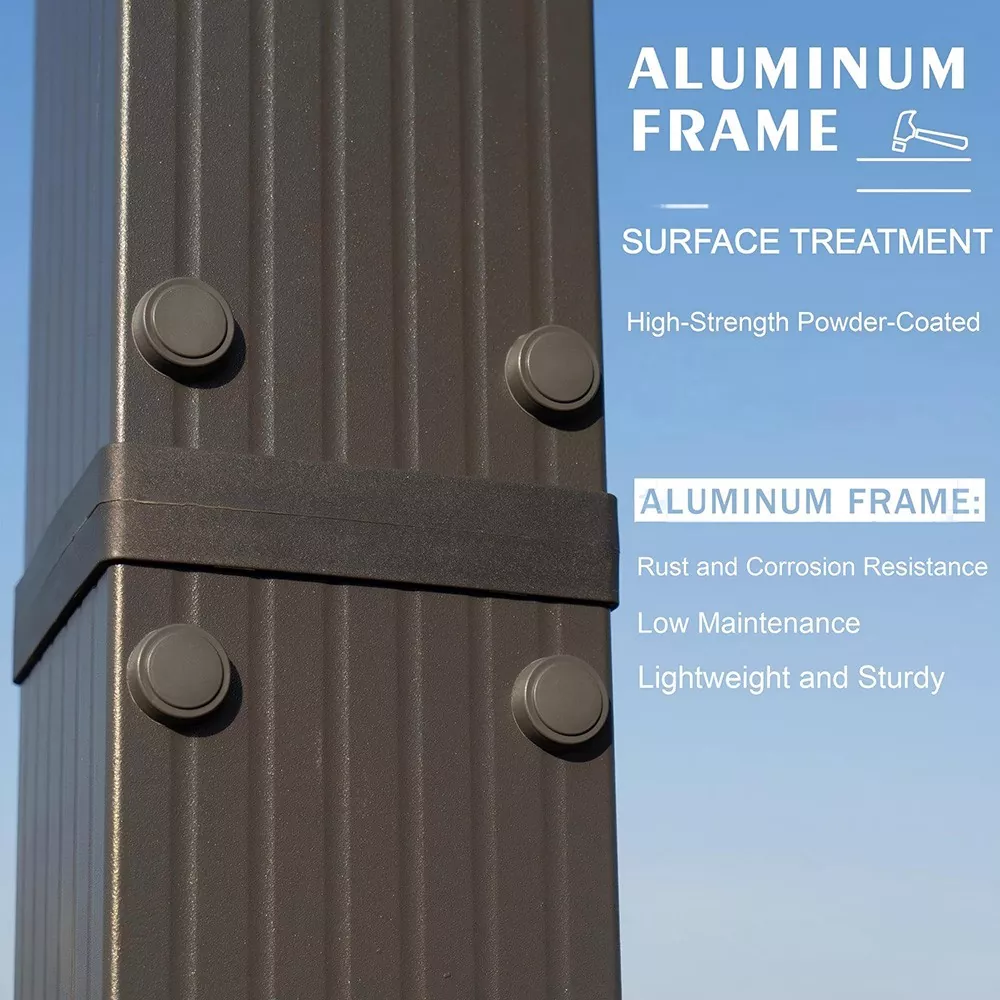

粉体塗装と表面仕上げ

すべてのプロファイルは製造後に粉体塗装されます。パウダー コーティングは、約 180 ～ 200 °C で硬化する静電ドライ ペイント プロセスで、液体ペイントよりも硬く、欠けにくく、紫外線に対して安定した膜を生成します。標準カラーには、RAL 9016 (トラフィック ホワイト)、RAL 9005 (ジェット ブラック)、RAL 7016 (アンスラサイト グレー)、RAL 7035 (ライト グレー)、および最小数量を超える注文の場合のカスタム RAL カラーが含まれます。フラットプロファイルセクションには木目調転写印刷が可能です。

プロファイルセクションとスパン機能

主梁、垂木、支柱のプロファイルは、押出成形断面内にキャノピー トラック、排水路、配線管を統合する目的で設計されています。標準的な Vionta プロファイルのサイズは、幅 2.5 m ～ 6 m、突出部 2.0 m ～ 5.0 m です。より大きなスパンは、中間支柱またはカスタム プロファイル エンジニアリングを使用して実現できます。

構造構成

壁掛け用アタッチメント

パーゴラは、M10 SS316 アンカー ボルトで固定されたメイン ビーム ブラケットを介して石材、コンクリート、または木材のフレームに取り付けられます。ブラケットは、垂直荷重 (自重と下向きの活荷重) と水平荷重 (風による揚力と天蓋の張力) の両方を壁構造に伝達します。壁は構造的に健全でなければなりません。アンカー ボルトは、レンダリング、被覆材、またはシートのみを貫通するのではなく、固体の石材または構造用木材要素を貫通する必要があります。

貫通が不可能な壁の場合は、構造壁接続なしで壁に取り付けられたシステムの外観を維持できる、後部支柱列を備えた自立型バージョンが利用可能です。

ポストの構成と取り付け

前端は、幅に応じて 1 つまたは 2 つの支柱で支えられます。支柱は、ベースプレートに表面取り付けするか、デッキ鼻隠しに側面取り付けするか、コンクリートにコアをドリルで取り付けることができます。支柱の高さはブラケットで調整可能で、平らでない地面に対応し、希望の軒の高さを設定できます。

一体化された側溝と排水

排水チャネルがフロントビームのプロファイルに組み込まれています。雨が降ると、水はキャノピーの生地から側溝に流れ込み、コーナーポストを通って隠された縦樋を通って地面に流れ込みます。これにより、建物の壁やパーゴラの下にいる人々から水が遠ざかります。統合された排水は、すべての Vionta 壁掛けパーゴラ システムに標準装備されています。

製品仕様表

代表的な用途

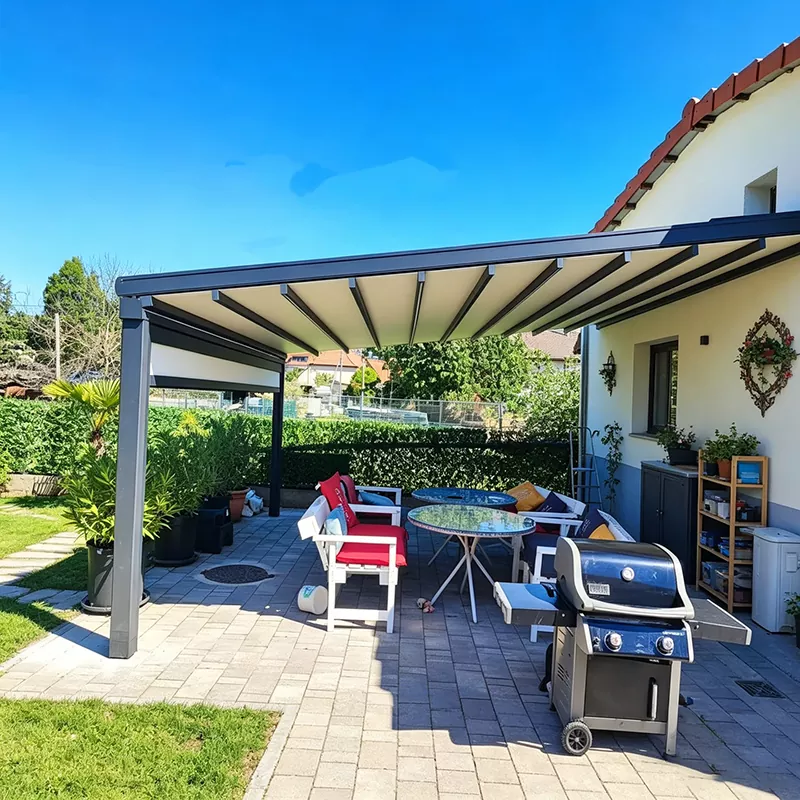

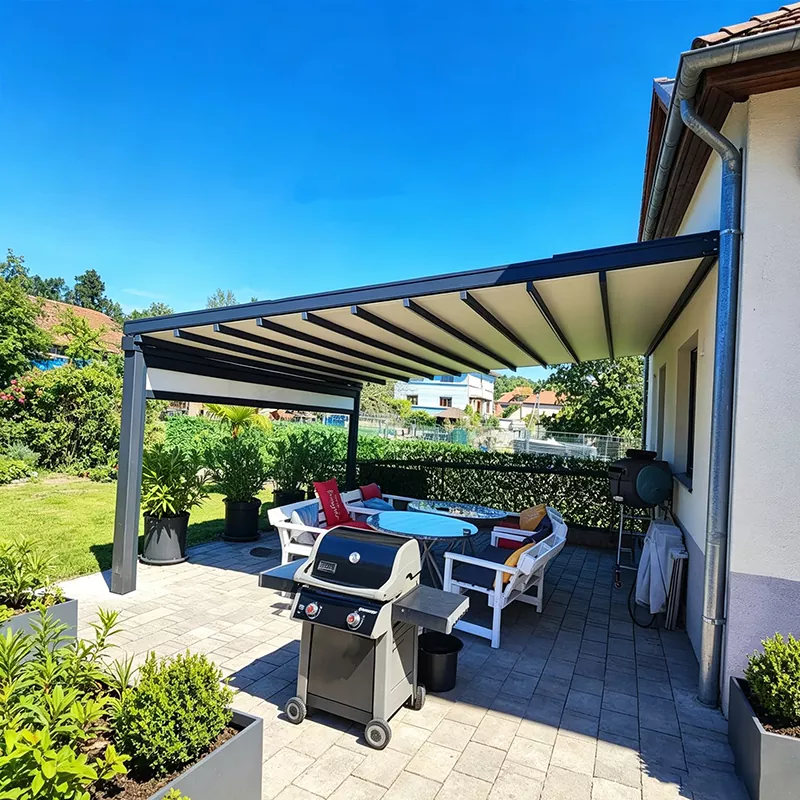

住宅用パティオとテラス

最も一般的なアプリケーション。格納式屋根付きの壁に取り付けられたパーゴラは、キッチン、ダイニング ルーム、またはリビング ルームから直接使用可能なリビング エリアを拡張します。北ヨーロッパ、太平洋岸北西部、オーストラリア沿岸地域など、天候が変わりやすい気候では、太陽が現れると屋根を格納し、雨が降ると屋根を伸ばすことができるため、屋外スペースは一年中真に使用できるようになります。

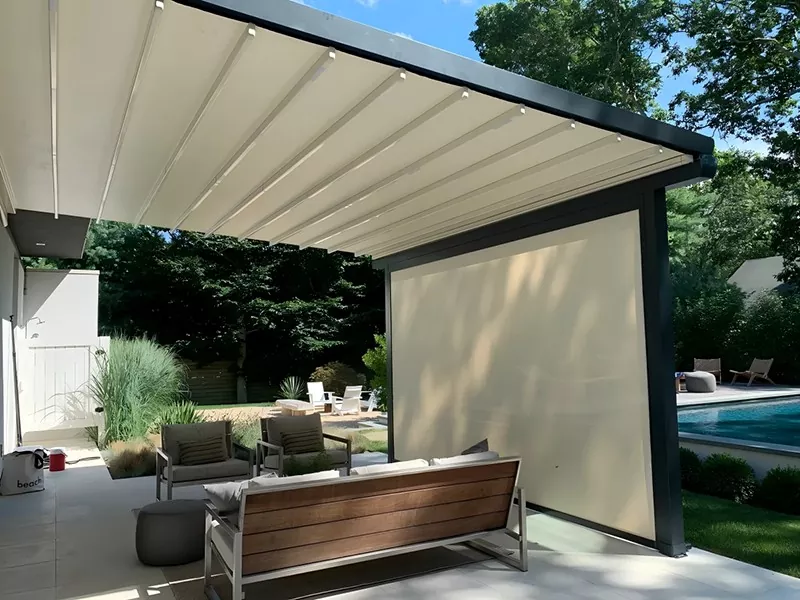

レストランとカフェテラス

商業食品および飲料の運営者は、壁に取り付けられたパーゴラを使用して、屋根付きの座席を歩道や中庭に拡張します。開閉式の屋根により、小雨の際でもスペースを完全に密閉することなく操作が可能です。電動操作により、スタッフはサービス中の天候の変化に応じてキャノピーを迅速に調整できます。

ホテルのプールデッキとリゾートのテラス

ホスピタリティ プロジェクトでは通常、より大きなスパン、より高い風力定格、より洗練された仕上げが必要です。 Vionta は、ホテルのプール周囲、スパテラス、リゾート ラウンジ向けに商業グレードの壁掛けパーゴラ システムを提供しています。建物のパレットに合わせたパウダー コートの色と、一体型 LED 照明とブランドのキャノピー ファブリックのオプションを備えています。

小売店の店頭と入り口のひさし

格納式屋根を備えた壁に取り付けられたパーゴラは、常設の固定キャノピーなしで小売店の入り口で顧客を天候から保護します。格納式システムは、一部の管轄区域の恒久的な構造物に適用される特定の計画制限も回避します。

バルコニーと屋上テラス

バルコニー付きのアパートやタウンハウスの場合、壁に取り付けられたパーゴラがバルコニーの設置面積内に収まり、建物の欄干または壁に取り付けられます。この構造は軽量で、ほとんどの場合、構造を変更することなく既存のバルコニーに適しています。屋上テラスには、強風時にキャノピーを自動的に格納する風センサー オプションが役立ちます。

よくある質問

壁掛けパーゴラはどのタイプの壁にも設置できますか?

壁は、適用される荷重 (天蓋の風による揚力やフレームの死荷重) に耐えるアンカー ボルト固定具を受け入れる必要があります。固体レンガ、コンクリートブロック、流し込みコンクリート、および適切な被覆を施した木材スタッドフレームはすべて適しています。軽量クラッディング システム、EIFS レンダリング、および中空断面壁は、通常、バッキング プレートや補助的な構造サポートがなければ適切ではありません。壁の構造が不明な場合は、設置前に構造エンジニアが固定仕様を確認する必要があります。

格納式キャノピーはどのくらいの風に耐えられますか?

アルミニウム フレームは、該当する地域基準に従って、標準的な住宅風荷重に合わせて設計およびテストされています。キャノピー生地はフレームよりも耐風性が低く、ほとんどの格納式キャノピー システムは、展開位置で最大約 50 ～ 60 km/h (ビューフォート 6 ～ 7) の風速に耐えます。このしきい値を超えると、ファブリックと駆動機構を保護するためにキャノピーを格納する必要があります。風センサーを備えた電動システムは、設定された風速しきい値に達すると、この格納を自動化します。

キャノピーは防水または耐水性ですか?

これは指定された生地によって異なります。原液染めのアクリルは撥水性があり、小雨を効果的にはじきますが、持続的な豪雨では完全防水ではありません。 PVC またはアクリルの裏地が付いたコーティングされたポリエステルは完全防水で、雨が降っても漏れることなく耐えられます。どちらの場合も、統合された排水溝が水の流出を管理します。主な用途に大雨時の運用が含まれる場合は、コーティングされたポリエステル生地のオプションを指定してください。

キャノピーの生地が摩耗した場合、どのように交換されますか?

ファブリックは、フレームを分解せずに現場で交換できるように設計されたトラック システムのリーディング バーとローラーに取り付けられます。先頭バーのクリップが外れ、古い生地が広げられて取り除かれ、新しい生地がローラー上に転がされて再び取り付けられます。通常、これには 2 人で 1 ～ 2 時間かかります。 Vionta では、交換用のファブリック ロールをスペアパーツとして提供しています。

設置後にパーゴラを拡張したり変更したりすることはできますか?

幅の拡張は、主梁スパンの構造上の制限内で、垂木セクションを追加し、天蓋ファブリックを拡張することによって可能です。投影を延長するには、垂木をより長いプロファイルとより大きなキャノピー生地に交換する必要があります。設置後に手動システムに電動化を追加するのは簡単です。管状モーターが手動ローラーの代わりになります。サイドカーテンと照明は、構造を変更することなく既存のフレームに取り付けられるため、いつでも追加できます。

フレームのみを提供しますか、それともシステム全体を提供しますか?

Vionta は、フレーム、キャノピー ファブリック、モーター (指定されている場合)、センサー、排水金具、壁固定具、およびすべての設置金具を含む完全なシステムを 1 回の発送で供給します。他のコンポーネントを現地で調達する購入者には、フレームのみのキットやキャノピーとモーターのキットも利用できます。どの供給範囲があなたのプロジェクトに適しているかについては、お問い合わせください。

ヴィオンタメタル に見積もりを依頼する

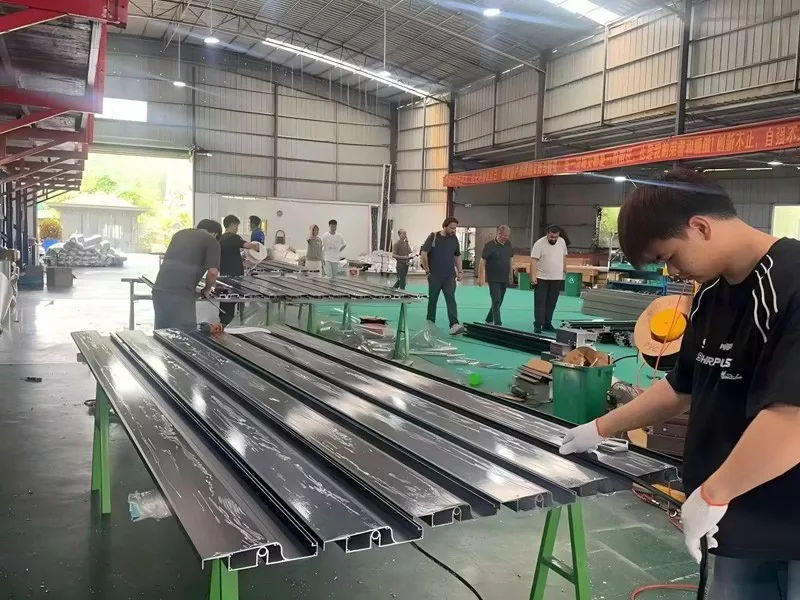

ヴィオンタメタル は中国のメーカーおよび工場であり、商社ではありません。当社は、寧波市慈渓で独自のアルミニウム押出ライン、粉体塗装ブース、生地の裁断と縫製作業、および組立施設を運営しています。当社のサプライチェーンには中間工場が存在しないため、買い手は取引マージンなしで工場から直接価格を受け取ります。

詳細な見積もりを受け取るには、次の情報をお知らせください。24 時間以内に返信させていただきます。

• プロジェクトの寸法 - 幅、突出量、必要な軒の高さ
• デッキまたはテラスの下地 - 木材、複合材、コンクリート、またはスチール
• キャノピーの好み – 手動か電動か、生地の種類と色
• 注文数量 — 必要なユニットまたはリニアメーターの数
• 仕向国 - 送料とコンプライアンス文書用
• 特定の要件 - カスタムカラー、ブランドのパッケージ、エンジニアリング文書
