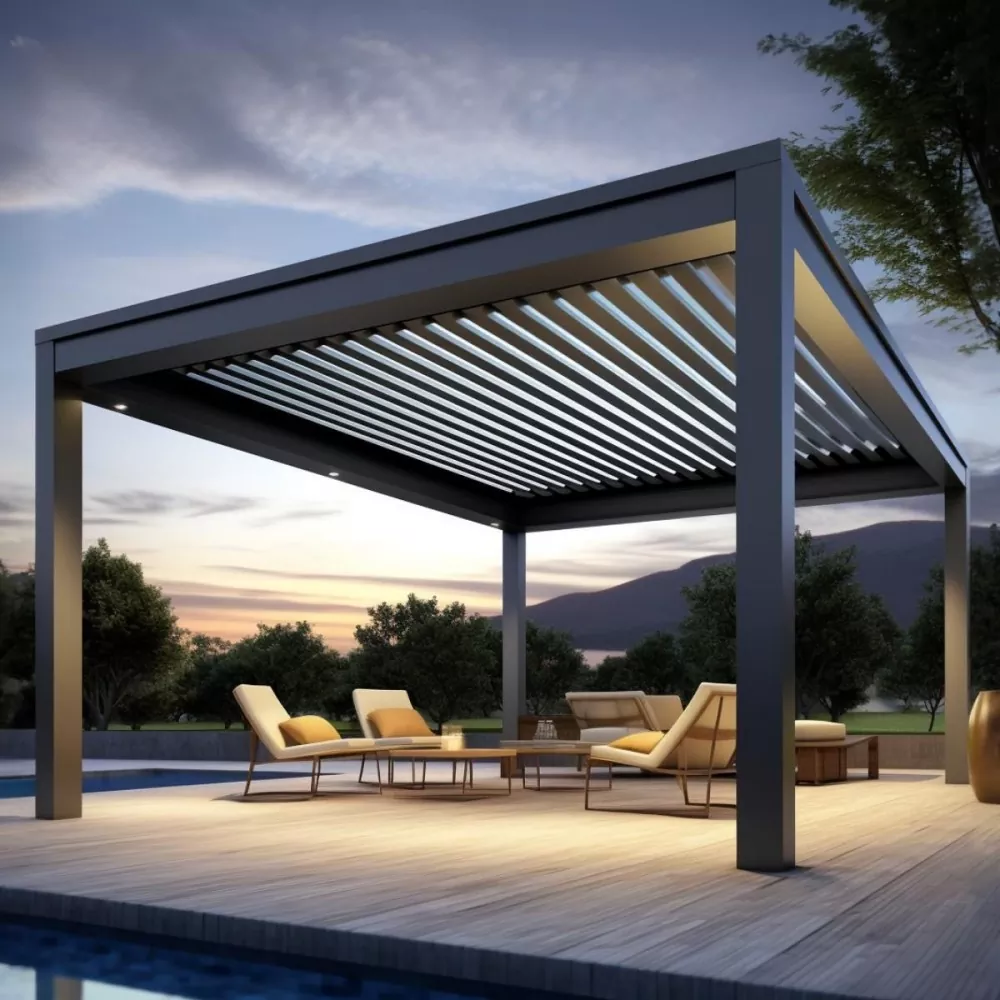

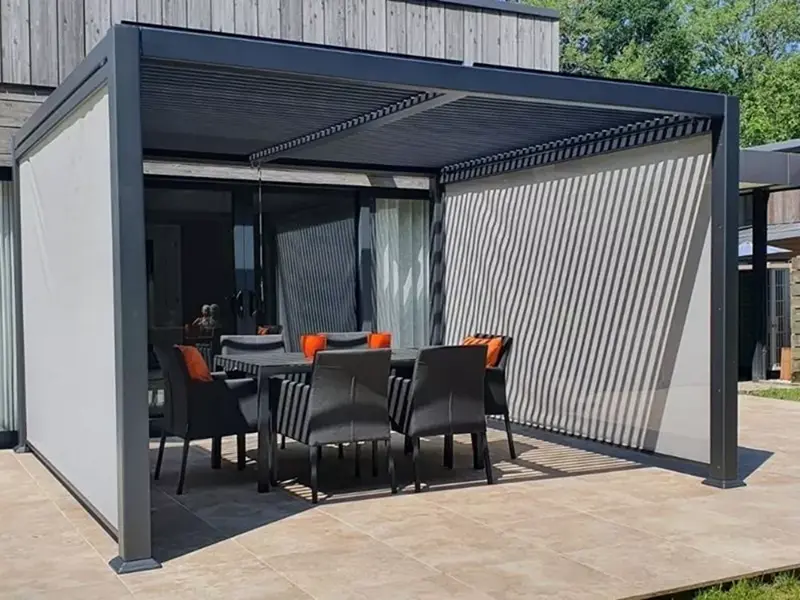

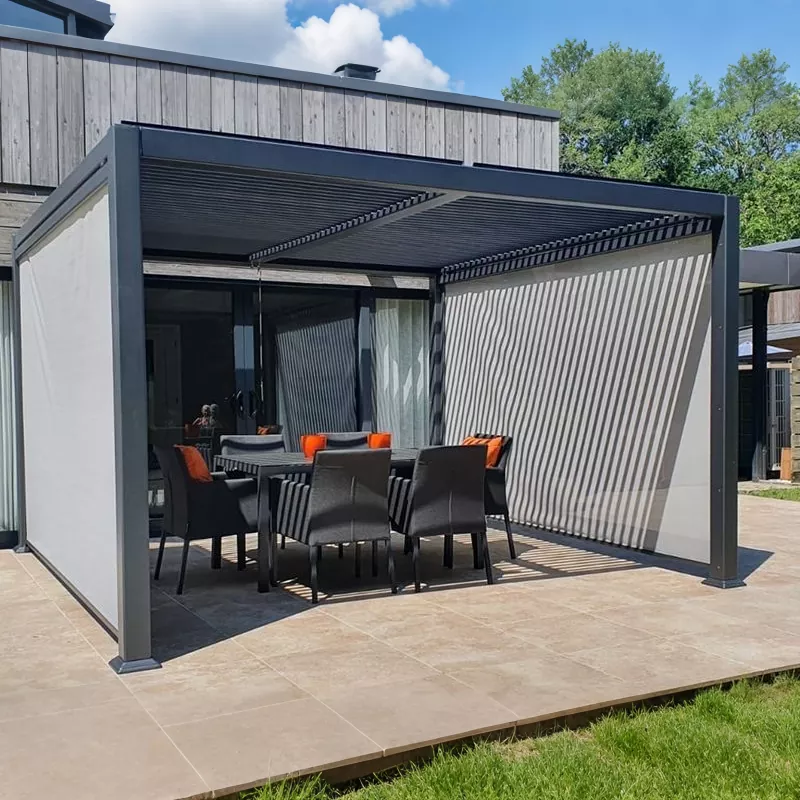

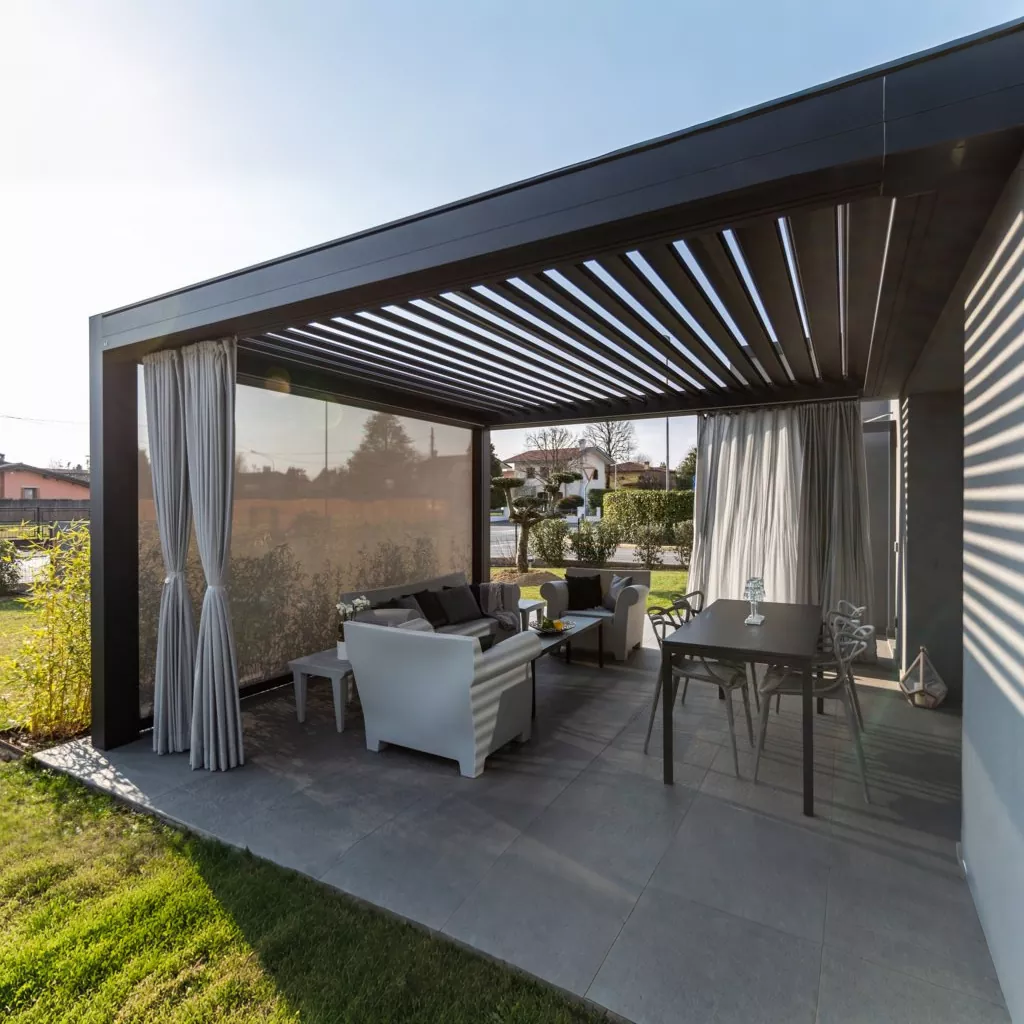

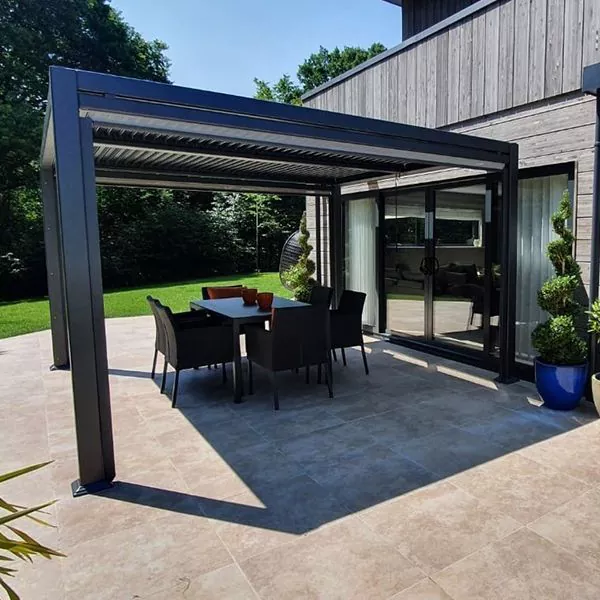

調節可能なルーバー付きアルミニウム パーゴラ

このパーゴラの違い

ほとんどの屋外構造物は妥協を強いられます。固定屋根は雨の侵入を防ぎますが、熱を閉じ込めて空気の流れを殺します。オープンパーゴラは風を通してくれますが、天候に左右されません。調整可能なルーバー付きアルミニウム パーゴラは、選択する必要はありません。の電動アルミニウムブレードは 0° (全開) から 135° (全閉、雨よけ位置) の間で回転するため、1 つの構造で晴れた夏の午後、小雨の降る夜、およびその間のあらゆる状況に対応できます。

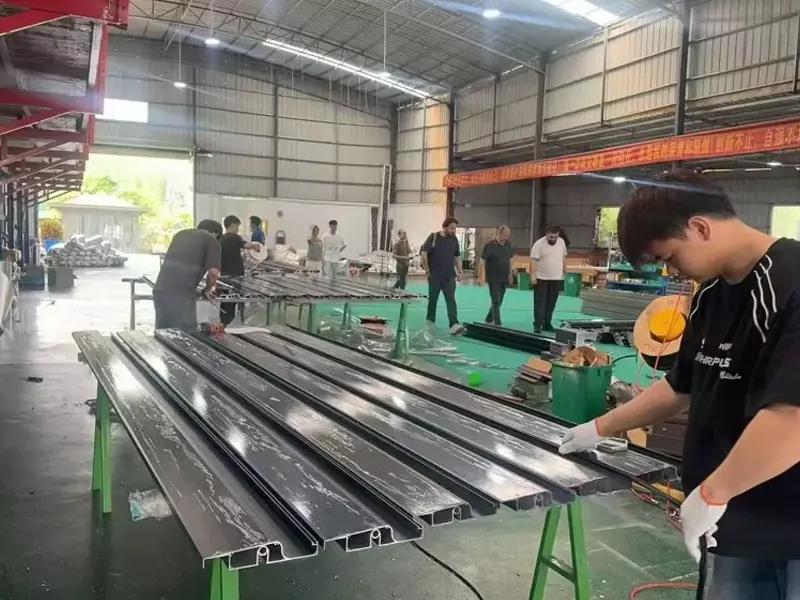

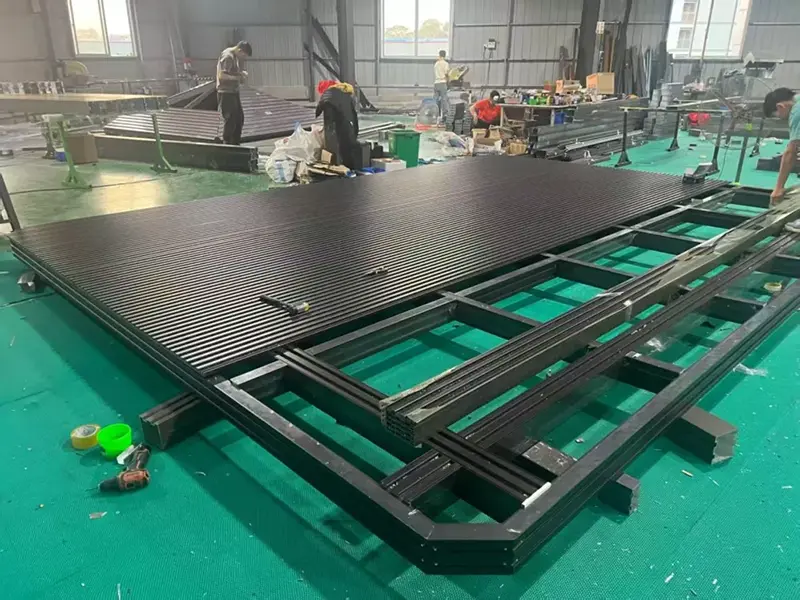

Vionta Metal では、ソース サプライヤーおよび工場として、押出成形、表面処理、モーター アセンブリ、パッケージングなど、すべてのコンポーネントを社内で製造し、世界中の請負業者、販売業者、開発者に直接輸出しています。当社のサプライチェーンには中間業者が存在しないため、リードタイムが短縮され、品質管理が厳格化され、実際の工場コストを反映した価格設定が可能になります。

当社の工場から直接出荷: 各ユニットには、番号付きの取り付け図面セット、ハードウェア キット、および英語の組み立てマニュアルが付属しています。標準色は 15 ～ 20 営業日で発送されます。カスタムサイズと仕上げには通常 3 ～ 5 日かかります。

購入者がリピートし続ける 6 つの理由

調達するときアルミニウムパーゴラプロジェクトの場合、紙上の仕様だけですべてがわかることはほとんどありません。実際に実際に重要なことは次のとおりです。

ブラインドのオンデマンド制御

調節可能なルーバー付きアルミパーゴラの電動回転範囲は0°～135°です。オプションの壁スイッチ、ワイヤレスリモコン、またはモバイルアプリケーションコントロール。

高い密閉性能、100%防水

千鳥状のブレードの輪郭が雨水を中空柱に導き、下に滴ることなく静かに雨水を下部から排出します。

温度差の効果的な制御

ブレードを傾けると、自由な空気循環を確保しながら太陽熱を最大 70% 削減できます。

メンテナンスはほとんど必要ありません

アルミニウムは錆びたり腐ったりしません。粉体塗装の表面処理は再塗装の必要がなく10年以上持続することができ、これは木造建築と比較して大きな利点です。

あらゆるプロジェクト規模に拡張可能

単一スパンの範囲は 3 × 3 メートルから 8 × 6 メートルです。大規模な商業用テラスのマルチスパン構成に適しています。カスタマイズされたサイズは通常のオプションであり、特別な要件ではありません。

スマートホーム対応

オプションの Wi Fi では、雨、風、光センサーの接続をオフにして、完全に自動化された操作を実現します。

他の構造物とどのように積み重ねられるか

製品の主要な機能とその使用場所

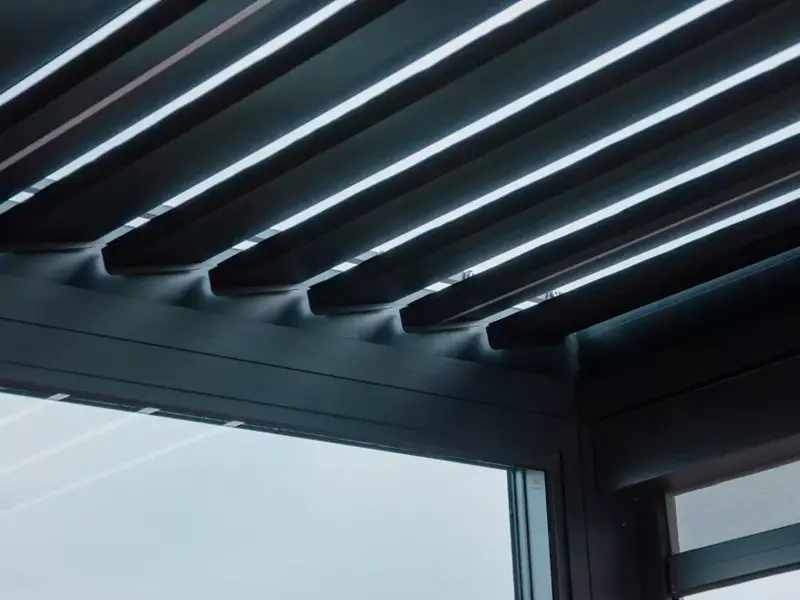

ブレードシステム

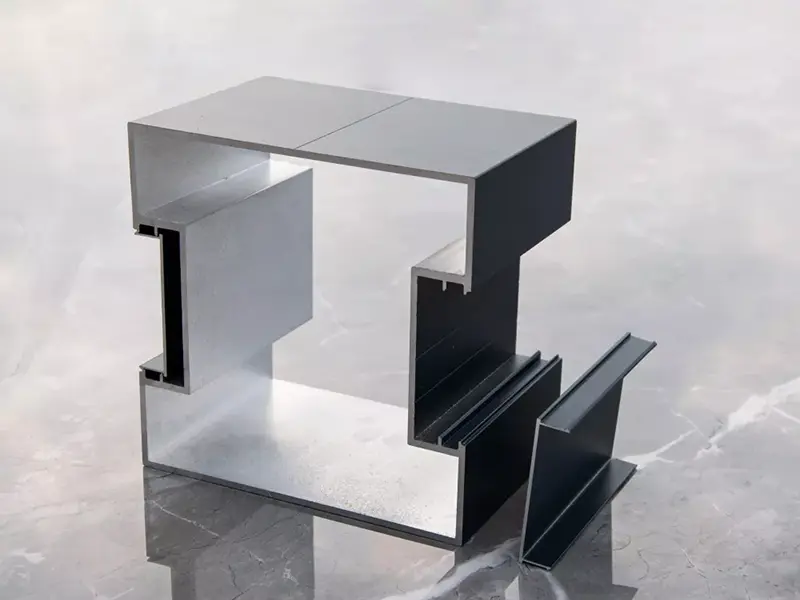

— プロファイル: 6063-T5 アルミニウム押出材、二重壁中空セクション、壁厚 1.4 mm。スパンと負荷の要件に応じて、120 mm、150 mm、200 mm の幅をご用意しています。

— 防水: 連動するゴム製チップシールが閉位置で防水インターフェースを形成します。水は統合された内部チャネルを介して中空カラムに排出されます。露出した樋はありません。

— 駆動システム: ベイごとに単一の 24 V DC ギア モーター、IP65 定格、内蔵トルク制限保護機能付き。すべてのモーターユニットにマニュアルオーバーライドが含まれています。

フレームとコラムの構造

— 柱: 100×100 mm または 150×150 mm の正方形の中空セクション、2.0 mm の壁 (住宅) または 3.0 mm の壁 (商業 / 強風地帯)。内部の 50 mm ドレン パイプはカラムの高さ全体に通っています。

— 梁: 深さ 150 mm または 200 mm、スパンによって選択。すべてのジョイントには CNC 加工されたアルミニウム コネクタが使用されており、目に見える面に露出したハードウェアがなく、現場での溶接も必要ありません。

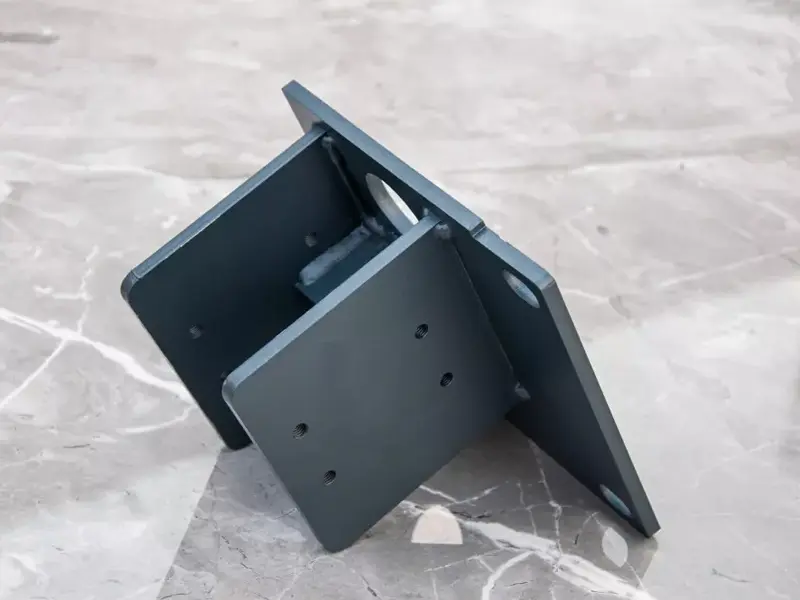

— 基礎: M12 ステンレス鋼ボルトキットを備えたアンカーベースプレートが含まれています。ボルトの配置図はご注文ごとに同梱されます。

表面処理

— 標準仕上げ: TGIC ポリエステル パウダー コート、膜厚 60 ～ 80 µm、1,000 時間の塩水噴霧試験済み (ASTM B117)。標準色: RAL 9005 ジェット ブラック、RAL 9010 ホワイト、RAL 7016 無煙炭 — リクエストに応じてカスタム RAL。

— オプションの仕上げ: 昇華木目調プリント (ウォールナット、チーク、オーク、シダー)。シルバー、シャンパン、ブロンズ、またはブラックのタイプ II 陽極酸化処理。

制御と自動化

— 壁に取り付けられた 2 ボタン スイッチ (IP44、付属) および 15 m 範囲の 433 MHz RF リモート (付属)

— オプションの Wi-Fi ゲートウェイ: 2.4 GHz、Tuya / Smart Life 互換、iOS および Android アプリ制御

— オプションのセンサー パック: 雨センサーがブレードを自動的に閉じます。風センサーは、設定された速度しきい値を超える 0° でブレードを停止させます。太陽センサーが時間帯に応じて角度を調整します

— すべての配線は DC 24 V で実行 — パーゴラ構造内で高電圧にさらされることはありません

オプションのアドオン

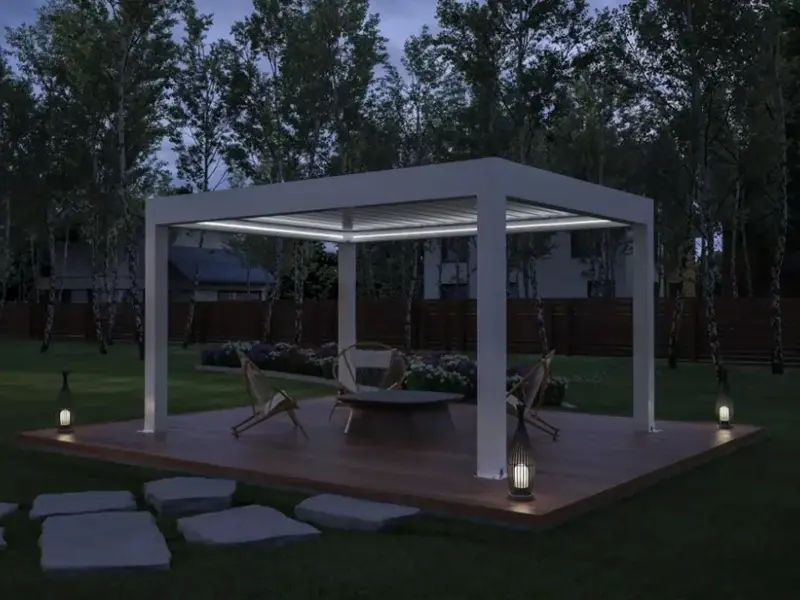

— ビームの下側に統合された LED ストリップ照明

— 赤外線パティオ ヒーター マウント (ユニットあたり 1,500 W または 2,000 W)

— 風とプライバシーを制御するためのサイドジップスクリーンまたは固定ガラス充填パネル

— ブレード補強キット付きの PV パネル マウント

通常設置される場所

製品仕様

構造と寸法

モーターと制御

インストールプロセスとメンテナンススケジュール

すべての Vionta 調整可能なルーバー付きアルミニウム パーゴラには、番号付きの取り付け図面セット、完全なハードウェア キット、および英語の段階的な組み立てマニュアルが付属しています。標準的なシングルベイユニットは通常、2 人の作業員で 1 日で設置でき、クレーンや重量物を持ち上げる機器は必要ありません。

01. 基礎のレイアウトと固定

付属のベースプレート図面からアンカー ポイントをマークします。 M12×120 mm ステンレス鋼アンカー ボルトをコンクリートに設置し、完全に硬化するまで待ってから作業を進めます。

02. カラムの設置

ポストを垂直にセットし、ベースプレートのボルトを 40 N·m で締めます。内部排水パイプを中空柱に通して下に通し、基部で敷地排水に接続します。

03. ビームの組み立て

各柱の上部にある CNC コネクタ ハウジングにビームをスライドさせます。隠しM8ボルトで固定します。どの段階でも現場溶接はありません。

04. ブレードガイドレールとブレードの取り付け

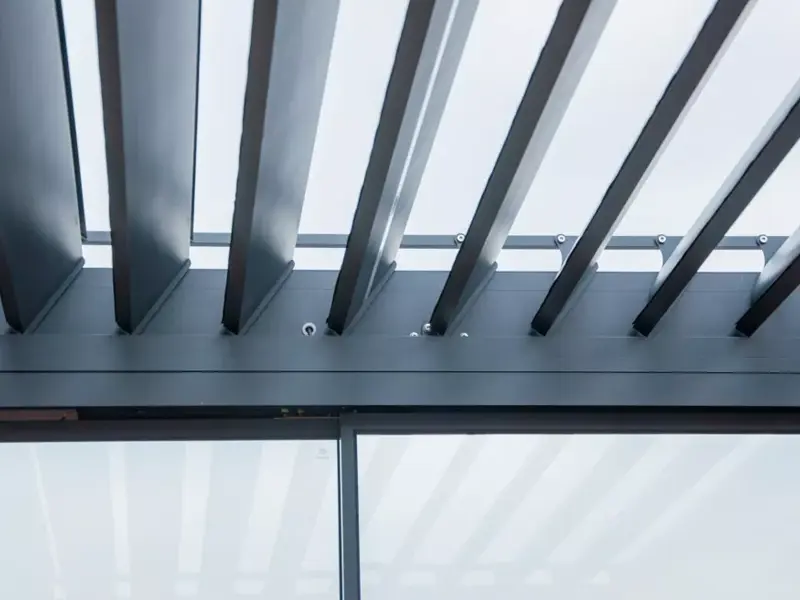

必要に応じてシムで水平にして、アルミニウム ガイド レールの押し出し材をビームの内側の面に取り付けます。片方の開いた端からブレードをガイド レールにスライドさせ、エンド キャップとドライブ シャフトを取り付けます。

05. モーターの配線と試運転

24 V DC モーターユニットを取り付け、終端済みの配線を変圧器と壁のスイッチに接続します。電源を入れ、RF リモートをペアリングし、完全な開閉サイクルを実行して、モーターの制限停止を設定します。

06. 水質検査と引き渡し

閉じたブレードに水を流してシールを確認し、カラムのドレン出口がきれいであることを確認します。取付説明書とモーター保証書をお渡しします。

推奨されるメンテナンス スケジュール

購入者からのよくある質問

Q 嵐の中でブレードはどうなりますか? 実際に風による損傷の危険はありますか?

すべての電動調整可能なルーバー付きパーゴラ ユニットは、オプションの風センサーと互換性があります。風速があらかじめ設定されたしきい値（およそ 40 ～ 70 km/h の間で調整可能）を超えると、センサーがモーターを作動させてブレードを全開 (0°) 位置まで回転させます。この位置では風抵抗が最小限で構造的負荷が最も低くなります。海岸線から 500 m 以内の場所、または露出した開けた場所に風センサーを設置することを強くお勧めします。それがなければ、嵐の前にブレードを手動で 0° に設定する必要があります。極度の暴露現場向けに、追加の安全対策としてブレードを安全な駐車角度で物理的に固定する機械式ブレード ロック キットも提供しています。

Q カスタムサイズをサポートしていますか?また、最小注文数量はいくらですか?

はい、カスタム サイズ設定は、中国の Vionta Metal での仕事の中心です。当社の輸出注文のほとんどには、少なくとも 1 つの非標準寸法が含まれています。見積もりを作成するには、ブレード スパンの方向 (幅)、突出深さ、ビームの下面までの必要なクリアランス高さ、取り付けタイプ (自立式または壁掛け式)、わかっている場合は地域の風域または積雪荷重、およびご希望の色または仕上げが必要です。そこから、当社のエンジニアリング チームは、切断を開始する前にお客様の承認を得るための製造図面を作成します。カスタムのリードタイムは通常、標準よりも 3 ～ 5 営業日長くなります。最小注文は 1 ユニットです。サンプル価格には数量割引はありませんが、請負業者や販売代理店が大規模な生産に取り組む前にビルドの品質を評価する最も現実的な方法です。標準のバッチ注文は 5 ユニットから始まります。販売代理店の数量は交渉可能です。
