アルミガラス手すり

アルミニウムガラス手すりは、アルミニウム合金構造フレームと安全ガラス充填パネルを組み合わせた手すりシステムです。利用可能な多くの構成の中で、Vionta は次のことに特化しています。フレームレスのトップレール設計— ガラスパネルが高さいっぱいまで伸び、上端を覆う水平アルミニウムバーが見えないシステム。すっきりとした途切れのないガラスのラインは、このスタイルの特徴的な視覚的特徴であり、建築家や開発者が高級住宅や商業プロジェクトにこのスタイルを指定する主な理由です。

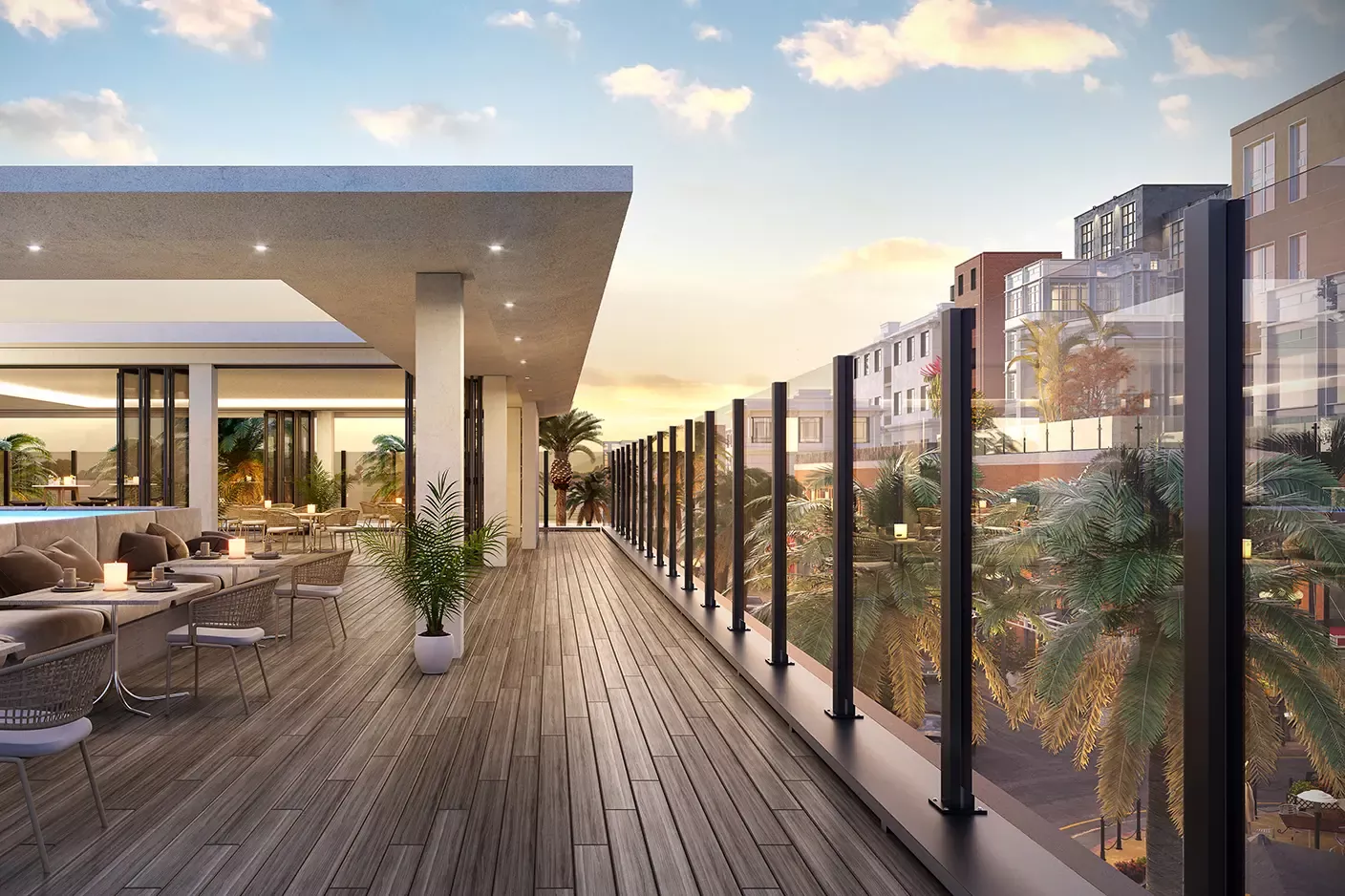

このタイプの手すりは、バルコニー、テラス、プールデッキ、階段、中 2 階、ホテルの廊下の端など、視線の維持やオープン スペースの感覚の創出が設計上の優先事項となる場所ならどこでも見られます。アルミニウムがガラスの四方すべてを囲むのではなく、ベースと柱に集中しているため、構造は視界から遠ざかり、ガラスが焦点になります。

フレームレストップデザイン: それが何であり、なぜ重要なのか

従来のアルミニウムガラス手すりでは、水平アルミニウム上部レールがシステムの全長に沿って延び、ガラスパネルを覆い、上部で支柱を結び付けます。アルミニウムは両側から見え、視界を分割する水平線を作成し、その先にあるものの前にある明らかに人工の建築物としてシステムを定義します。

フレームレストップデザインでは、トップレールは完全に取り外されるか、遠くからはほとんど見えないスリムなガラスエッジキャップに置き換えられます。ガラスパネルは完全な高さで立っており、その上端は磨かれて露出しているか、ガラスラインより上に突き出ない最小限のU字型プロファイルが取り付けられています。立った位置または座った位置から、視覚的な結果は、足首から目の高さまで水平方向に遮るもののない透明な平面であり、その向こうの景色は連続した切れ目のない空間のように見えます。

これは単なる美的好みではありません。住宅用不動産とホスピタリティ デザインに関する研究では、遮るもののない眺望が不動産価値の認識とゲストの満足度を高めることが一貫して示されています。視界を横切るアルミニウムの棒がなく、海、庭園、スカイラインが見えるバルコニーは、視界が分割されているバルコニーとは根本的に異なる体験です。開発者にとって、フレームレスの上部システムを指定することは、屋外スペースの知覚品質を向上させる最もコスト効率の高い方法の 1 つです。

フレームレス上部と他の手すりスタイル:直接の比較

フレームレス上部のデザインが他の一般的な手すり構成と比較してどこに適合するかを理解することは、どのシステムが特定のプロジェクトに適しているかを明確にするのに役立ちます。

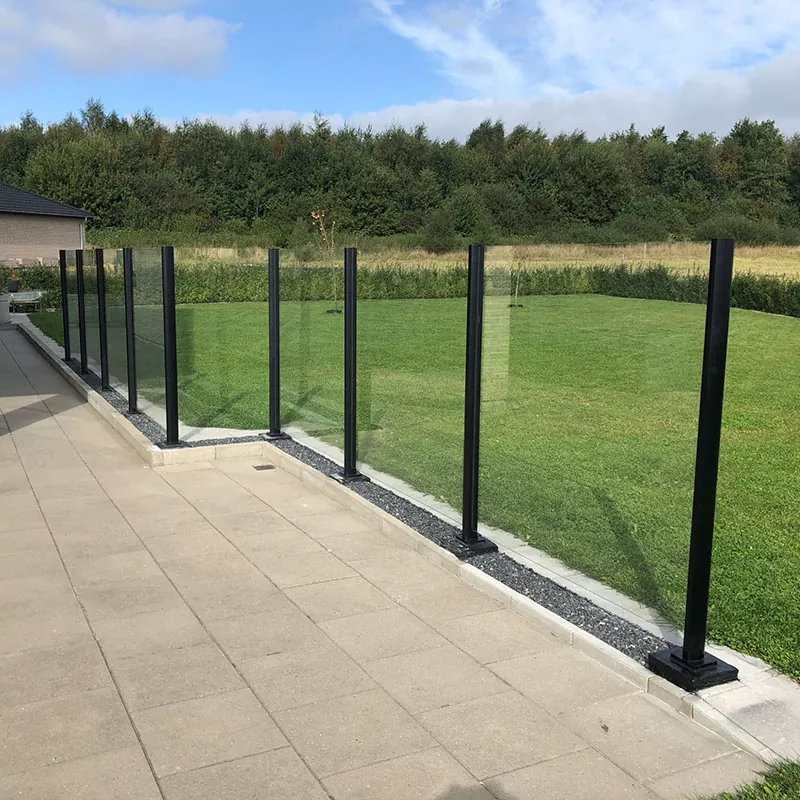

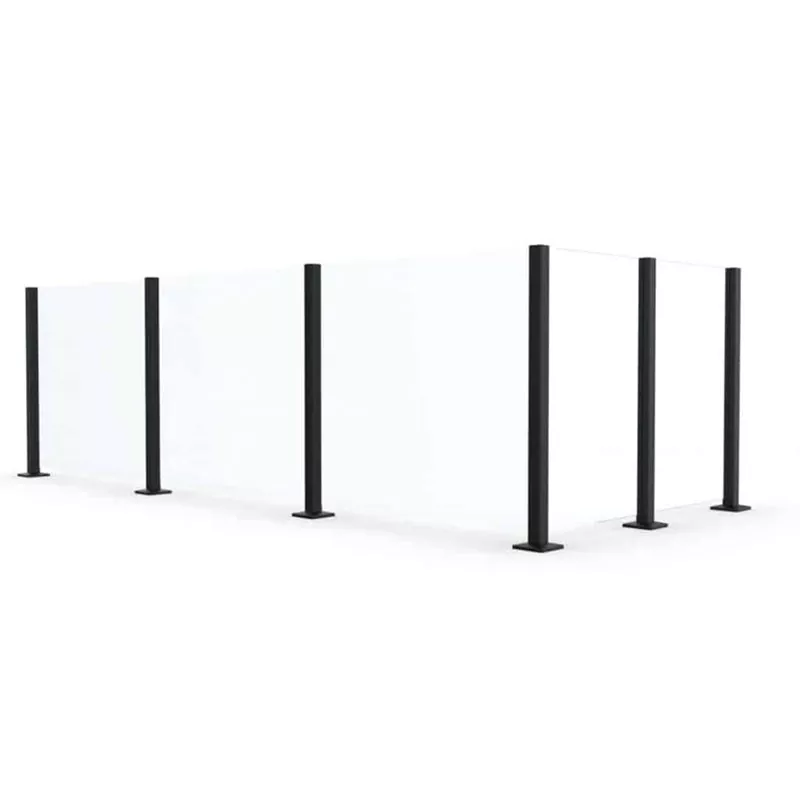

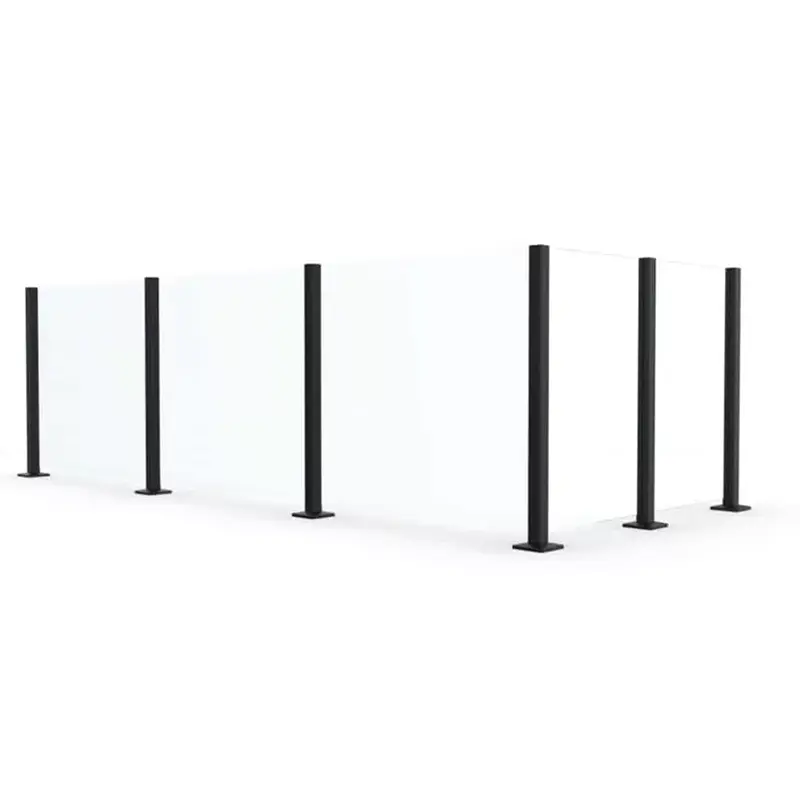

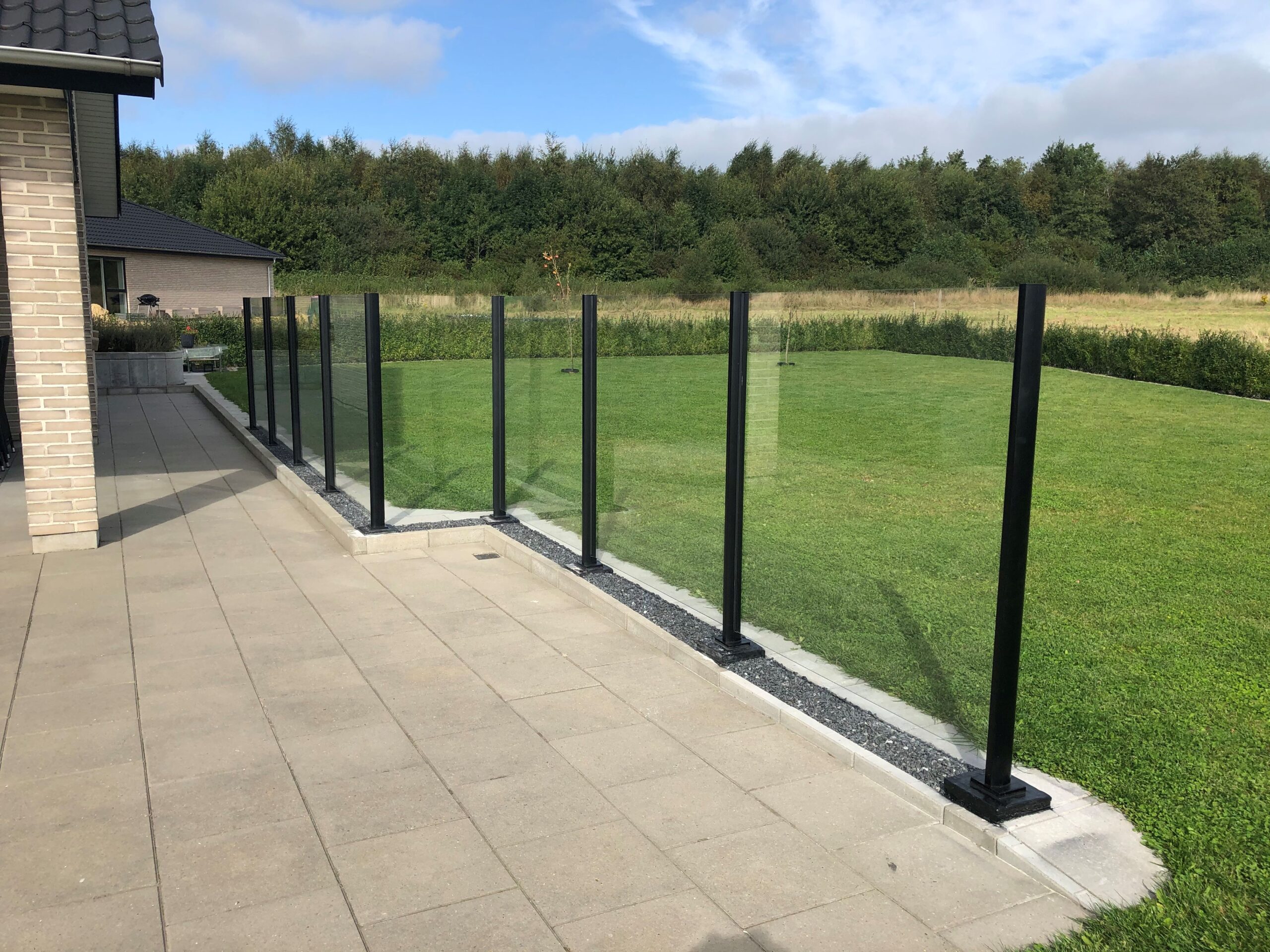

フレームレス上部アルミガラス手すり(本製品)

ポストとベースチャンネルは構造的な負荷を支えます。ガラスは上部レールなしで完全な高さで立っています。ガラスラインの上の視界は完全にクリアです。設置は比較的簡単です。ベース チャネルとポストの位置を正確に設定する必要がありますが、位置を合わせて水平にするための上部レールはありません。これは Vionta が得意とするスタイルであり、バルコニー、プールデッキ、および景観の維持が優先されるあらゆる場所に最適です。

フルフレームアルミニウムガラス手すり

アルミニウムのプロファイルが各ガラス パネルの上部、底部、および両側に沿って配置され、ガラスの周囲に完全な長方形のフレームを形成します。このシステムは非常に剛性が高く、ガラスもしっかりと保護されていますが、アルミニウムがすべての端に見え、水平な上部レールが目の高さに強い視線を生み出します。このスタイルは、美しさよりも堅牢性が重視される商業および産業環境、または建築基準により上部に連続的につかみやすい手すりが必要な用途でより一般的です。

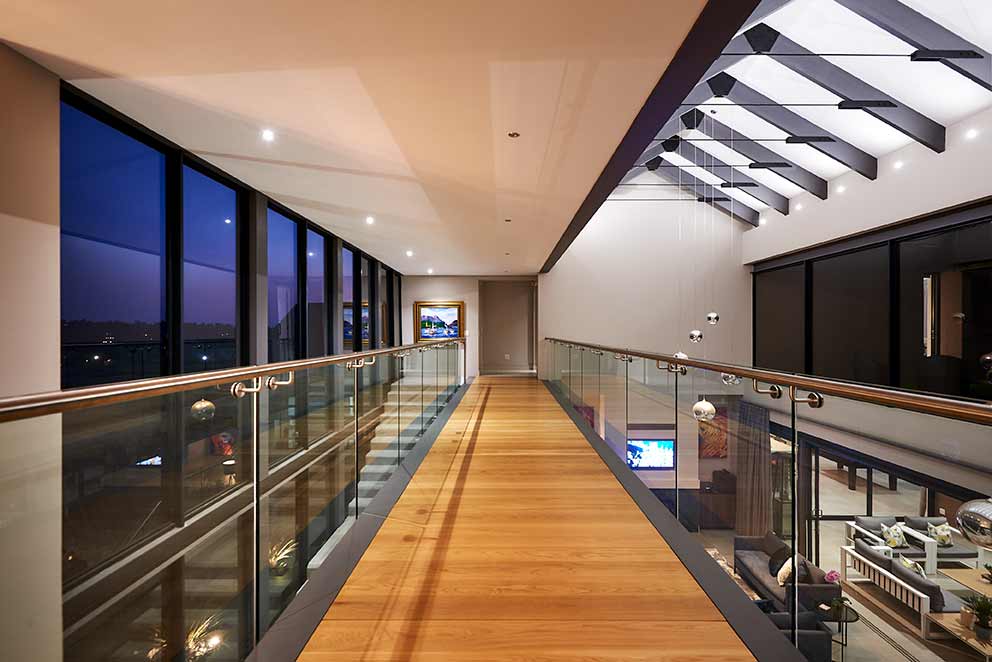

上部レール (キャップ付き) ガラス手すり

支柱がガラスパネルを支え、連続した上部レールが支柱を接続し、ガラスの端を覆います。上部レールは通常、掴める手すりとしても機能する円形または角形のチューブです。フレームレストップスタイルよりも目立ちますが、フルフレームよりも邪魔になりません。これは、コードでつかみやすいレールが必要な階段やスロープの実用的な中間点ですが、設計者は依然として固体パネルや手すり子ではなくガラス充填の開放性を望んでいます。

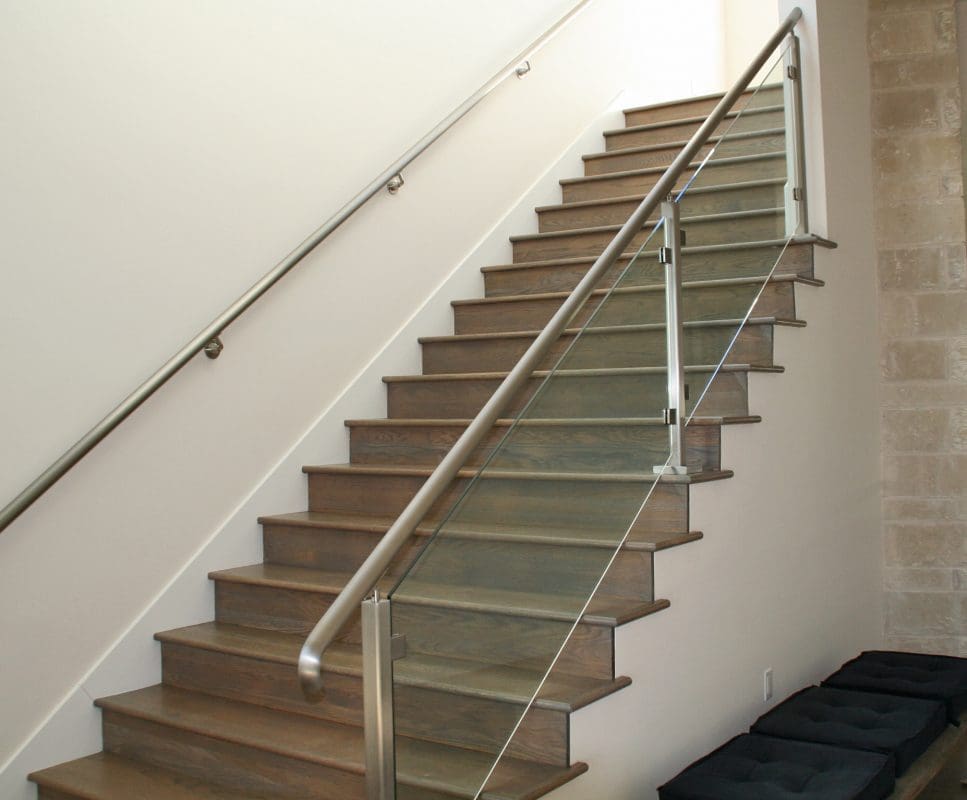

ステンレス鋼のガラス手すり

機能的にはアルミニウムのガラス手すりと似ていますが、アルミニウムの代わりにステンレス鋼の支柱、金具、上部レールが使用されています。ステンレス鋼は、より高い引張強度と、一部のデザイナーが好む独特の研磨またはつや消しの金属表面を備えています。アルミニウムよりも重く、通常は高価です。フレームレスのトップ スタイルはステンレス スチールでも利用できます (Vionta は両方を供給しています)。2 つの素材のどちらを選択するかは、多くの場合、美的好み、予算、腐食環境によって決まります。塩水噴霧に直接さらされる沿岸プロジェクトの場合、技術的には海洋グレードの SS316 ステンレス鋼がより耐久性の高い選択肢となります。他のほとんどの場所では、高品質のパウダーコート仕上げを施したアルミニウムが、低コストで同等の性能を発揮します。

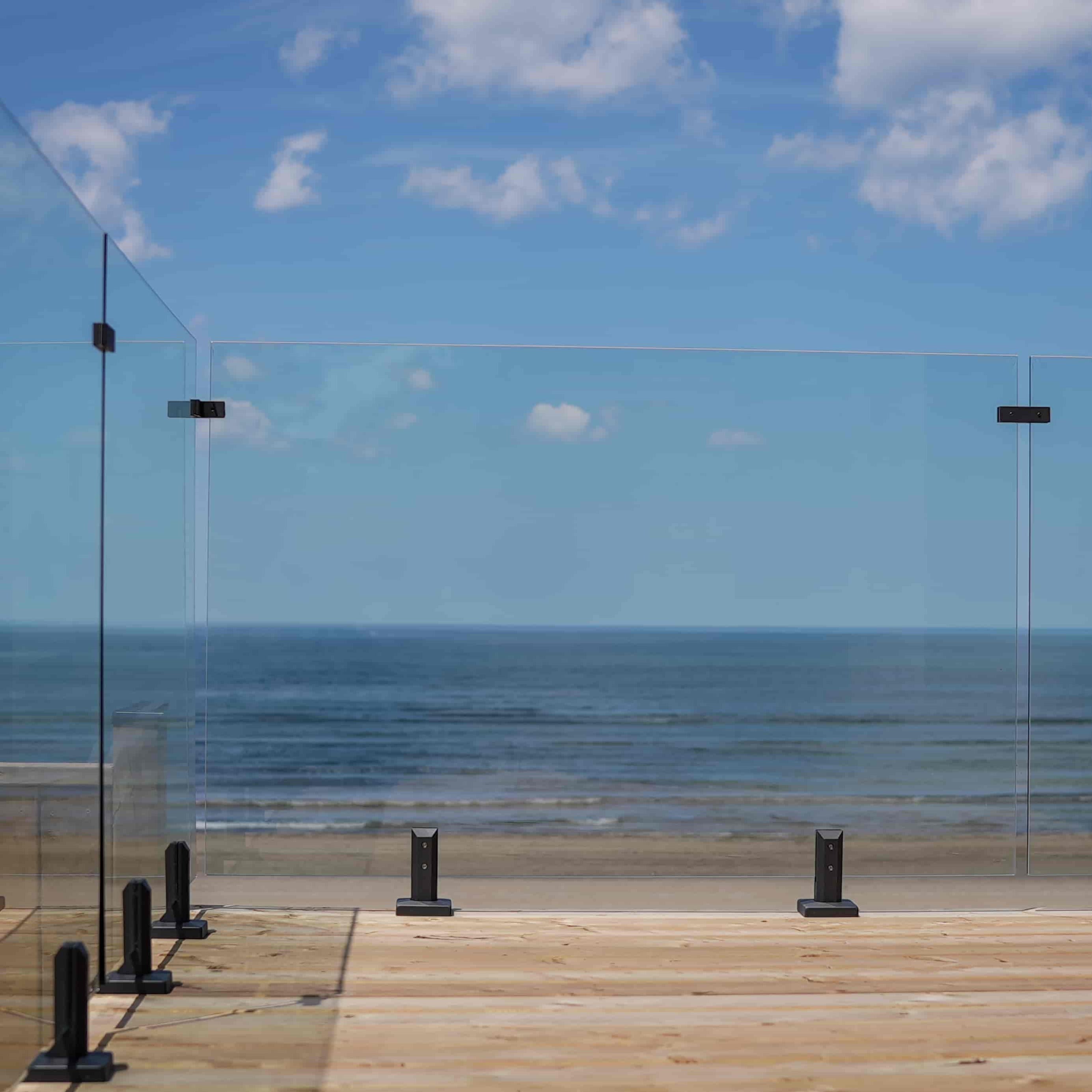

完全フレームレス（ポストフリー）ガラス手すり

最も最小限の構成: ガラス パネルが連続したベース チャネルに直接差し込まれ、その間に柱がまったく見えず、中断のないガラス壁が形成されます。ガラス（通常は 12 mm または 15 mm の強化ガラスまたは積層ガラス）は、ベースから片持ち梁状になって構造要素として機能します。これにより、視覚的な開放性が絶対的に最大になりますが、注意深い構造工学、ベース チャネル用の完全に水平で剛性の高い基板、およびより高いガラス仕様が必要です。これは、予算に制約がないハイエンド プロジェクト向けのプレミアム オプションです。

製品仕様

次の表は、Vionta のフレームレス上部アルミニウム ガラス手すりシステムの標準構成パラメータを示しています。すべての寸法と仕様はカスタマイズ可能です。プロジェクトの図面を提供していただければ、適切な構成を確認します。

材質詳細: アルミニウム合金と安全ガラス

アルミニウム 6063-T5: このグレードを選択する理由

建築用アルミニウムとも呼ばれる 6063 合金は、窓、カーテンウォール、手すりに使用される押出アルミニウム プロファイルの標準仕様です。マグネシウム含有量 0.45% とシリコン含有量 0.6% により、良好な引張強度 (T5 焼き戻しで最低 130 MPa の降伏強度) が得られると同時に、寸法公差が厳しい複雑な形状への押し出しも容易です。フレームレス トップ システムでは、ポスト プロファイルが構造的に適切でありながら視覚的にスリムである必要があるため、6063-T5 は適切なバランスを実現します。また、耐食性にも優れており、粉体塗装と陽極酸化処理の両方に対応し、高品質の結果が得られます。

フレームレストップシステム用のガラスの選択

フレームレスの上部デザインでは、ガラスの上端がアルミニウムのチャネルで囲まれるのではなく露出します。これは、フレーム付きシステムよりもエッジの仕上げとガラスの品質がより目立つことを意味します。 Vionta は、このスタイルの標準として、平らに研磨されたエッジを備えた強化ガラスまたは合わせガラスを使用します。

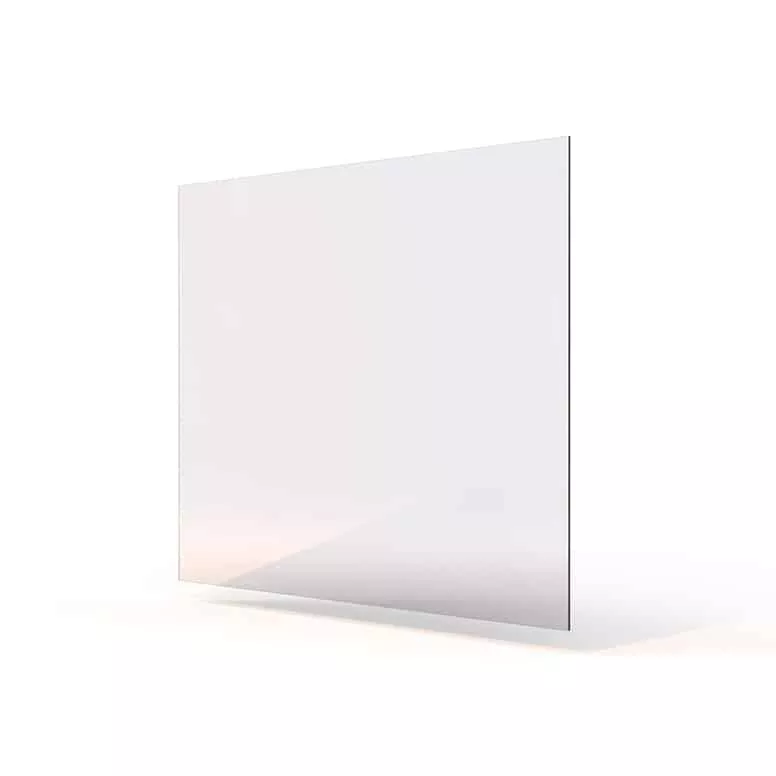

強化ガラスは、ほとんどのプロジェクトで標準的な選択肢です。通常のガラスの約 4 倍の強度に熱処理されており、鋭い破片ではなく小さな丸い粒に砕けるように設計されています。ポストサポート型フレームレストップシステム用に、厚さ 8 mm、10 mm、12 mm が用意されています。パネル スパンが広い場合や風にさらされやすい場合は、12 mm または 15 mm をお勧めします。

合わせガラス破損後のパネル保持が必要な場合に指定されます。PVB または SGP 中間層が破損後でもガラスを保持するため、パネルは脱落せずに所定の位置に留まります。これは、高所、公共の建物、およびパネル落下の影響が深刻なプロジェクトに推奨されるガラス タイプです。

超透明（低鉄）ガラス標準的なガラスのエッジや表面に見られるかすかな緑色の色合いを除去します。ガラスエッジが意図的に露出して見えるフレームレストップシステムの場合、低鉄ガラスを指定すると、特に厚いパネルや白または明るい色の隣接面がある設定で、著しくクリーンでよりニュートラルな外観が得られます。

よくある質問

Q1: トップレールを取り外すと、構造上の安全性や規格への準拠に影響しますか?

いいえ、フレームレス トップ システムの構造負荷は、トップ レールではなく、ポスト、ベース チャネル、ガラス パネルによって支えられます。従来のシステムにおける上部レールは手すりと支柱間の接続手段でしたが、風や衝撃荷重によるガラスのたわみを防ぐものではありませんでした。正しく設計されたフレームレス トップ システムでは、ポストとガラスは、トップ レールの影響を受けることなく、設計荷重全体を支えることができるサイズになっています。ただし、一部の建築基準法では、階段用途に特定の高さ (通常 900 ～ 1,100 mm) でつかみやすい手すりを必要としています。バルコニーの端や段差バリアの場合、通常はつかみやすいレールは必須ではありません。そのため、階段ではなくバルコニーやデッキでフレームレスの上部スタイルが最も一般的に指定されています。お客様の特定の場所や用途に合わせたコンプライアンスについてアドバイスいたします。

Q2: 露出したガラスの上端はどのように仕上げられていますか?安全ですか?

すべてのガラス パネルの上端は、製造の標準部分として平らに研磨 (継ぎ合わせ) されており、これにより、切断プロセスで残った鋭利な突起が取り除かれ、滑らかで触れても安全なエッジが生成されます。研磨されたエッジも光を魅力的に屈折させ、システムの高級感のある外観に貢献します。上端が子供たちに簡単に手が届く高さにあるプロジェクトや、デザイナーがより完成度の高い外観を望んでいるプロジェクトの場合、上端をクリップするスリムなステンレス鋼またはアルミニウムの U キャップ プロファイルを提供できます。これは、設置中や使用中にガラスの端が欠けるのを防ぎながら、フレームレスの視覚的特徴を維持するのに十分な幅です。

Q3: フレームレスのトップ スタイルは屋外や海岸沿いの場所に適していますか?

はい。ポストとベース チャネルに使用されている 6063-T5 アルミニウムは、ほとんどの屋外環境で腐食に耐える自然な不動態酸化層を形成します。塩水噴霧に直接さらされる沿岸プロジェクトの場合は、標準のポリエステル粉体塗装ではなく、陽極酸化アルミニウム プロファイルまたは PVDF ベースの粉体塗装をお勧めします。どちらも、長期にわたる塩化物攻撃に対する耐性が大幅に優れているからです。沿岸設備のすべての固定具と留め具は SS316 ステンレス鋼で指定する必要があります。強化ガラスまたは合わせガラスパネル自体は塩気の影響を受けません。

Q4: システムを階段や傾斜のある設置向けにカスタマイズできますか?

はい。階段用の傾斜した（傾斜した）設置は、当社の生産能力の標準的な部分です。柱のベースには、階段のピッチに対応する調整可能な角度ブラケットが取り付けられており、ガラス パネルは、一定の目に見える高さを維持しながら、レーキに従うように平行四辺形のプロファイルにカットされています。つかみやすい手すりが必要な階段の場合、システムのガラス部分のフレームレスの美しさを損なうことなく、スリムな円形または平らなステンレス鋼またはアルミニウムの手すり要素を適切な高さに追加できます。

ヴィオンタを選ぶ理由

フレームレストップシステムのスペシャリスト。これは当社にとって周辺製品ではありません。フレームレスの上部アルミニウム ガラス手すりは Vionta の製品群の中核部分であり、当社の製造プロセス、工具、品質チェックはこのために特別に設定されています。フレームレスの上部設置が真に高級に見えるか、単に適切に見えるかを決定するエッジの研磨、ポストの位置合わせ、およびベース チャネルの公差を改良しました。

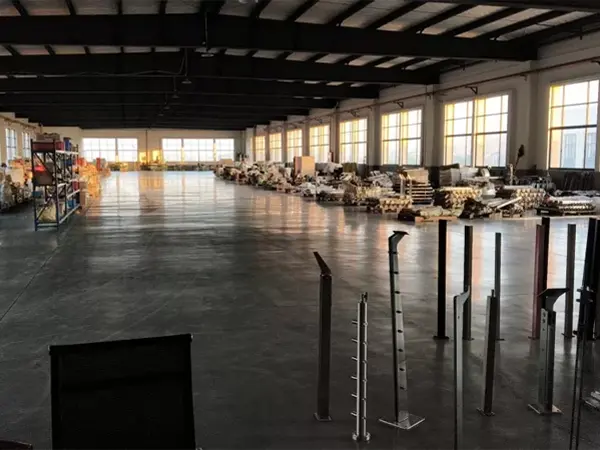

工場直販価格。当社は、プロファイル、粉体塗装、ガラス加工、組み立てなど、すべてのコンポーネントを寧波市慈渓市の自社施設で製造しています。商社の仲介がないため、当社の工場出荷時の価格は、代理店を通じて調達される同等の品質のものよりも通常 15 ～ 30% 競争力が高くなります。

仕様から設置までの技術サポート。当社のチームはお客様の図面を確認し、風荷重への適合性を確認し、ガラスの厚さと柱の間隔についてアドバイスし、設置業者に製造図を提供します。構造文書が必要なプロジェクトの場合は、荷重計算シートを提供できます。

信頼できる国際配送。標準的な大量注文は 20 ～ 30 営業日以内に発送されます。製造段階の最新写真、出荷前検査レポート、詳細な梱包リストを提供します。サンプルは 7 ～ 10 営業日以内に発送されます。

私たちに送ってくださいプロジェクトの図面、現場の場所、該当する建築基準法をお知らせいただければ、詳細な仕様の推奨事項と見積もりを 24 時間以内に返信させていただきます。
